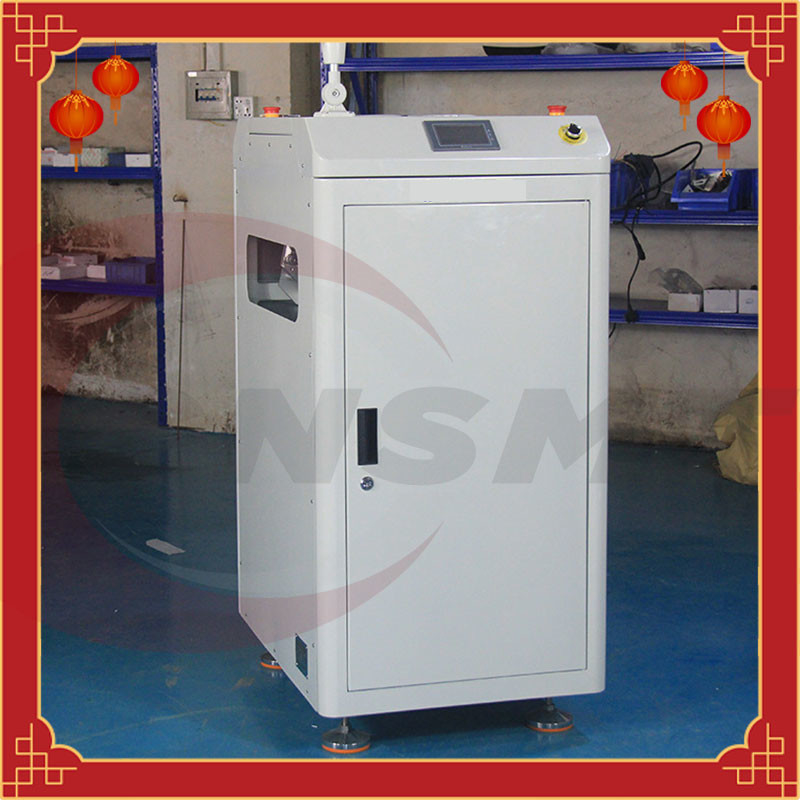

Транспортер инвертора PCB

Характер продукции

※ Верхняя крышка безопасности можно раскрыть для того чтобы облегчить регуляцию оборудования машины во время обслуживания

※ Легкое для использования умного интерфейса управлением функции экрана касания

Скорость ※ регулируемая угловая для обеспечения что доска PCB не сползет

Прибор ※ стабилизированный и сбалансированный ширины регулировки (регулировка винта управлением руки)

След ноги машины ※ небольшой

Интерфейс ※ совместимый SMEMA

Спецификация

Модель:

принцип деятельности

Транспортер инвертора доски PCB автоматический использован на линии теле SMT электронного продукта. Подачи доски PCB в след поворачивая машины, и след выполняет 180 поворачивая, доска PCB стороны a входит в, и выходы доски PCB стороны b. Общая рамка соответствуется правым профилям, поверхностное возникновение металлический лист 1.5mm, привод сальто управляется stepper мотором + поясом, с механическим пределом; след транспортируя привод управляется мотором + цепью AC 15W

Метод предпосылки:

Монтажные платы PCB, также известные как платы с печатным монтажом, поставщики электрических соединений для электронных блоков. Свой дизайн главным образом дизайн плана.

Главное преимущество использования монтажных плат значительно уменьшить ошибки проводки и собрания, и улучшает уровень трудовой ставки автоматизации и продукции.

Должный к увеличивая интеграции доск PCB, производственному процессу требует что и передние и задние стороны доск PCB необходимо обрабатывать и производить.

Большее часть из существующих ручных сальто использована. Слегка ударяя оборудование используемое в некоторых фабриках имеет сложные структуры и высокие цены поставки.

Упаковка & доставка

Аттестация

Информация о компании

CNSMT ведущие изготовитель и supplieir для машин SMT и решение с опытом сверх 10 лет в Китае. И нам можем также сделать OEM&ODM для торговцев SMT, мы имеем обширное источников в поле SMT, даже вас использованный или новые оборудования SMT или другие части, мы можем помочь вам получить самое лучшее качество и конкурсные стоить машины.

Чего мы можем сделать для вас:

※ Мы имеем нашу собственную фабрику сделать оборудования и приборы SMT
※ Мы имеем профессиональную команду инженера technich для машин продукции

※ Мы можем подгонять разнообразие машин SMT для вас согласовывая ваши требования

※ Мы покупаем и продать используемые и новые оборудования SMT во всем мире

※ Мы снабжаем вам машины и экспорт полной линейки SMT всемирно
※ Быть самым надежным китайским партнером для вас.

вопросы и ответы

Вопрос: Что делает вами самую лучшую компанию в Китае?

Ответ: Мы в сфере деятельности SMT на больше чем 10 лет уже, давая нам твердый опыт в индустрии.

Вопрос: Можете вы подгонять мои заказы согласно нашему предпочитаемому применению?

Ответ: Да, конечно! Мы можем подгонять заказы для наших клиентов. Нам как раз нужно вы отправить ваши требования или предпочитаемое применение через электронную почту. Мы ответим к вам в течение 24-48 часов от получения с самым лучшим решением мы пришли вверх для вас.

Вопрос: Что главное преимущество транспортера инвертора PCB?

Ответ: Главное преимущество транспортера инвертора PCB что вы будете иметь полностью автоматизированное собрание SMT которое может слегка ударить ваше PCBs без потребности ручной обработки. Это необходимо для предотвращения повреждения должного к человеческой ошибке.

Вопрос: Легко использовать транспортер инвертора PCB?

Ответ: Да, он. На самом деле, большинство наших машин приходит с английским руководством которое поможет вам понять машину больше по отоношению к функциям и процессам. Установка и получать машину начатый также легки. Если больше информации необходимы, то пожалуйста не смутитесь связаться мы назад так, что мы сможем помочь вам

Вопрос: Что ваше время выполнения для международных порядков?

Ответ: Наше нормальное время выполнения для всех заказов ли оно международное или местное 3 рабочего дня для обработки и 10 рабочих дней на время перехода. Пожалуйста примите примечание что фактическое число дней все еще зависело от вашего точного положения. Пожалуйста позвольте нам знать ваше точное положение так, что мы сможем дать вам более точное количество дней на время выполнения ваших заказов.

Вопрос: Чего вы используете для упаковки?

Ответ: Нормально, мы используем сильную коробку для паковать ваши заказы. Но если машина требует больше защиты, то мы добавим деревянную клеть. Вы можете также позволили нам знать вашу предпочитаемую упаковку.

Вопрос: Вы будете требовать первого взноса для подгонянных машин?

Ответ: Да. Для подгонянных машин, мы будем требовать первого взноса 70%. 30% быть оплаченным раз машину готово для пересылки.

Наше обслуживание

1, решение полной линейки SMT

2, изготовитель оборудования SMT периферийный

3, фидер SMT, сопло smt, тарировка фидера smt, вагонетка PCB, вагонетка фидера, strorage PCB, изготовитель скребка SMT

4, покупают и продают используемое и новое YAMAHA JUKI ФУДЗИ PANASONIC SAMSUNG и принтеры печи reflow

5,

CNSMT руководитель и доверенный поставщик всех машин PCB здесь в Китае. Мы также имеем высокий тариф удовлетворения от всего из наших международных клиентов ибо мы предназначены в обеспечивать только продукты верхн-качества для всей из ваших потребностей SMT.

Мы имеем большой запас всех машин SMT, и одна из самых быстрых продавая машин PCB которые мы имеем транспортер инвертора PCB. Если вы ищете хороший качественный транспортер инвертора PCB, то не посмотрите не больше, потому что мы имеем все виды его готового для доставки. Если вы не уверены что, который нужно приказать, позволить нам помочь вам!

Почему выберите CNSMT?

• Мы имеем высокий тариф удовлетворения от всего из наших клиентов как в местном, так и международном рынке.
• Мы имеем больше чем 10 лет твердого опыта когда это прибывает в регуляцией, пониманием, и проводя машинами SMT.
• Мы отростчатые заказы быстро и эффективно, так, что наши клиенты не сделают ненужное время в ожидании их заказов.
• Наши продукты верхнего качества, ибо мы только будем партнером с надежными изготовителями от известных стран как Япония.
• Нам всегда подгоняем заказы для того чтобы сделать его соответствующий для каждого.
• Мы предлагаем самый конкурсный тариф ко всему из наших клиентов, поэтому они могут сохранить от всего из их заказов.

Эти причины почему вы должны только доверить CNSMT. Мы здесь помочь вам найти самые эффективные и самые доступные решения ко всей из ваших потребностей SMT.

Если вы ищете транспортер инвертора PCB, то пожалуйста см. детали ниже.

Что транспортер инвертора PCB?

Транспортер инвертора PCB или также как транспортер сальто PCB, чего вы используете если вы хотите исключать потребность ручной обработки PCBs слегка ударяя его с обеих сторон для обработки.

Исключать ручную обработку необходим, если вы хотите избегать риска повреждения и загрязнения во время процесса. Транспортер инвертора PCB приходит в много формы и особенностей. Но главным образом, общая цель ее мочь слегка ударить доску на одной стороне для того чтобы обрабатывать ее, и после этого делать ее с другой стороны. Этот процесс автоматизирован, без потребности человеческой интервенции.

Автоматизация ключ к высокой урожайности

Мы все знаем что автоматизация идет принести много преимущества к линии SMT собрания. Фабрики/компании SMT должны рассматривать это если они хотят к:, то

• Достигните непрерывной работы с равномерными результатами.
• Более низкая цена силы человека
• Более низкий риск повреждения должный к человеческой ошибке
• Высокая урожайность
• Достигните современного государства собрания SMT.

Особенности транспортера инвертора PCB

Как упомянуто, транспортер инвертора PCB приходит в различные модели, особенности, и функциональности. Но как раз назвать немного общих черт вы найдете в большинств транспортерах инвертора PCB, видите информацию ниже:

• Имеет легкое для использования системы управления сенсорного экрана.
• Оборудованный с режимом обхода
• Смогите слегка ударить PCB в 180 градусах
• Управление PCL
• Оборудованный с оптически датчиками для эффективного контроля всего процесса от начала до конца.
• SMEMA уступчивое и аттестованный CE

Технические элементы осуществления:

Основанный на этом, общего назначения модель обеспечивает машину транспортера слегка ударять/инвертора доски PCB которая может автоматически слегка ударить доску PCB и имеет простую структуру и низкую цену.

Для того чтобы достигнуть цели общего назначения модели, общего назначения модель принимает следующие технические решения:

Машина доски PCB поворачивая, которая включает:

Рамка имеет первый конец и второй конец;

Набор ролика аранжирован на рамке близко к первому концу;

Транспортируя механизм аранжирован на рамке; транспортируя механизм включает первый вращая вал, второй вращая вал, первый мотор, и множественность взаимно размеченных конвейерных лент.

Первый вращая вал расположен на рамке близко к первому положению конца, второй вращая вал расположен на рамке близко ко второму концу, и несколько конвейерных лент управляются первым вращая валом и вторым вращая валом;

Слегка ударяя механизм аранжирован на рамке; слегка ударяя механизм включает вращая вал, сперва зажимая группу прокладки, во-вторых зажимая группу прокладки, треть зажимая группу прокладки, четвертую зажимая группу прокладки, и датчик, и вал вращения расположенный в середине рамки, первой зажимая группы прокладки и второй зажимая группы прокладки, третьей зажимая группы прокладки и четвертой зажимая группы прокладки соответственно устроен с обеих сторон вращая вала и соединен к вращая валу.

Группа бара зажима и третья группа бара зажима расположены на такой же стороне вращая вала, и вторая группа бара зажима и четвертая группа бара зажима расположены на такой же стороне вращая вала.

В некоторых из воплощений, первая зажимая группа прокладки включает множественность сперва зажимать прокладки аранжированные на интервалах, и третья зажимая группа прокладки включает множественность трети зажимая прокладки аранжированные на интервалах, и каждая сперва зажимая прокладка соответствует первой зажимая прокладке. 3 прижимного бруска,

первый прижимной брусок и третий прижимной брусок имеют угол 15-40 градусов; вторая группа прижимного бруска и четвертая группа прижимного бруска расположены на такой же стороне вращая вала,

вторая группа бара зажима включает множественность баров зажима секунды аранжированных на интервалах, и четвертая группа бара зажима включает множественность баров зажима четверти аранжированных на интервалах, и каждый второй бар зажима соответствует четвертому бару зажима. Угол 15-40 градусов между прокладкой и четвертой зажимая прокладкой; третья зажимая прокладка и четвертая зажимая прокладка расположены между 2 смежными конвейерными лентами и обнаруженные местонахождение низкие чем конвейерная лента;

Датчик аранжирован на стороне конвейерной ленты.

В некоторых из воплощений, передаточный механизм имеет 2 набора, и вращая вал механизма щитка расположен между 2 наборами передаточных механизмов.

В некоторых из воплощений, по крайней мере 2 датчика обеспечены на каждом механизме передачи.

В некоторых из воплощений, расстояние между конвейерной лентой и набором ролика чем размер самой небольшой стороны доски PCB.

В некоторых из воплощений, угол 25 градусов между первым баром зажима и третьим баром зажима и между вторым баром зажима и четвертым баром зажима.

Машина доски PCB поворачивая общего назначения модели обеспечена с группой ролика, транспортируя механизмом и механизмом плиты поворачивая на рамке.

Группа ролика отправляет доску PCB в транспортируя механизм, и транспортируя механизм отправляет доску PCB в механизм плиты поворачивая. Между 2 зажимая прокладками, слегка ударяя механизм работает для того чтобы слегка ударить доску PCB к другой стороне, таким образом обрабатывая другую сторону PCB;

слегка ударяя механизм составлен вращая настроенных вала и нескольких зажимая прокладок и вниз, и своя структура простой и дорогой низкий уровень.

Описание чертежей

Диаграмма 1 схематическая диаграмма общей структуры доски PCB слегка ударяя машину согласно предпочитаемому воплощению присутствующего вымысла;

2 схематическая диаграмма структуры слегка ударяя механизма PCB слегка ударяя машину описали в FIG. 1;

FIG. 3 схематический взгляд сверху структуры машины доски PCB поворачивая описало в FIG. 1.

Детальные пути

Для того чтобы облегчить понимание присутствующей общего назначения модели, присутствующая общего назначения модель будет описана в более всестороннем образе со ссылкой на уместные чертежи. Предпочитаемые воплощения присутствующего вымысла показаны в чертежах. Однако, присутствующий вымысел можно снабдить в много различных форм и не ограничен к воплощениям описанным здесь.

Наоборот, цель обеспечивать эти воплощения сделать понимание разоблачения присутствующей общего назначения модели тщательный и всесторонний.

Оно должно быть замечено что когда элемент назван «фиксируемый к» другому элементу, он может находиться сразу на другом элементе или центральный элемент может также присутствовать. Когда рассмотрены, что «соединяется» элемент с другим элементом, его можно сразу соединиться с другим элементом или промежуточный элемент может присутствовать в то же время.

Если в противном случае определенный, совсем технический и научный термин используемые здесь не будет иметь такой же смысл как обыкновенно понятый теми умелыми в техническом поле присутствующей общего назначения модели. Терминология используемая в описании присутствующей общего назначения модели здесь только для описывать специфические воплощения, и не запланирована ограничивать присутствующую общего назначения модель.

Пожалуйста см. FIGS. 1 до 3, доска PCB слегка ударяя машину 100 присутствующего вымысла слегка ударяет доску PCB. Слегка ударяя машина 100 включает рамку 10, набор 20 ролика, передаточный механизм 30, и слегка ударяя механизм 40.

Набор 20 крена, передаточный механизм 30 и слегка ударяя механизм 40 все расположенное на рамке 10, и набор 20 крена использован для соединять сальто. С машиной 100 и другим обрабатывающим оборудованием доски PCB, передаточный механизм 30 использован для того чтобы перенести доску PCB, и слегка ударяя механизм 40 использован для того чтобы слегка ударить доску PCB.

Пожалуйста см. FIG. 1, шкаф 10 имеет первый конец 11 и второй конец 12. Набор 20 ролика аранжирован на рамке 10 близко к первому концу 11, и использован для отправки доски PCB обрабатываемой передним оборудованием в транспортируя механизм 30. В этом воплощении, ролик установил 20 включает несколько роликов.

1 и 3, механизм 30 передачи набор на рамке 10 и движениях вдоль верхней поверхности рамки 10. Транспортируя механизм 30 включает первый вращая вал 31, второй вращая вал 32, первый не показанный мотор (), и несколько взаимно размеченных конвейерных лент 33. Первый вращая вал 31 расположен на рамке 10 близко к первому концу 11, и второй вращая вал 32 расположен на рамке 10 близко ко второму концу 12, конвейерная лента 33 обветрена вокруг первого вращая вала 31 и второго вращая вала 32, и конвейерная лента 33 управляется первым вращая валом 31 и вторым вращая валом 32.

В этом воплощении, расстояние между конвейерной лентой 33 и набор 20 ролика более небольшие чем размер самой небольшой стороны доски PCB, для предотвращения доски PCB от падать в течение процесса быть транспортированным набором 20 ролика к конвейерной ленте 33.

1 и 2, поворачивая механизм 40 набор на рамке 10, и включают вращая вал 41 аранжированный в середине рамки 10, сперва зажимая группы 42 прокладки, во-вторых зажимая группы 43 прокладки, и сперва зажимая группы 42 прокладки соединенной с валом 41 вращения. Группа 44 3 прижимных брусков, четвертая группа 45 прижимного бруска и датчик 46, первая группа 42 прижимного бруска и третья группа 44 прижимного бруска соответствуют друг к другу и расположены на такой же стороне вала 41,

вторая группа 43 прижимного бруска и четвертый зажим группы 45 прокладки соответствуют и соответственно расположены на такой же стороне вращая вала 41.

Первая группа 42 прижимного бруска включает множественность первых прижимных брусков 421 аранжированных на интервалах, группа 44 прижимного бруска трети включает множественность прижимных брусков 441 трети аранжированных на интервалах, и каждый первый прижимной брусок 421 соответствует прижимному бруску 441 трети, угол 15-40 градусов между первым прижимным бруском 421 и третьим прижимным бруском 441, так, что доску PCB можно ввести между первым прижимным бруском 421 и третьим прижимным бруском 441.

В этом воплощении, угол вторая зажимая группа 43 прокладки включает множественность во-вторых зажимать прокладки 431 аранжированные на интервалах, и четвертая зажимая группа 45 прокладки включает множественность в-четвертых зажимать прокладки 451 аранжированные на интервалах, и каждая во-вторых зажимая прокладка 431 соответствует четверти прижимной брусок 451, второй прижимной брусок 431 и четвертый прижимной брусок 451 имеет угол 15-40 градусов, так, что доску PCB можно ввести между вторым прижимным бруском 431 и четвертым прижимным бруском 451. В этом воплощении в примере, угол 25 градусов.

Третья зажимая прокладка 441 и четвертая зажимая прокладка 451 и расположены между 2 смежными конвейерными лентами 33, и положение ниже чем конвейерная лента 33.

Конвейерная лента 33 автоматически входит в когда доска PCB транспортирована к первому концу 11 шкафа 10 между первым прижимным бруском 421 и третьим прижимным бруском 441, датчик 46 на чувствах шкафа 10 что доска PCB входит в первый прижимной брусок 421 и третий прижимной брусок 441, и контролирует вращение вала 41 для того чтобы управлять первым прижимным бруском. Прокладка 421 и третья зажимая прокладка 441 окантованы ко второму концу 12 шкафа 10 и стопа на соответствуя положении.

Доска PCB падает на конвейерную ленту 33 на втором конце 12 шкафа 10 и продолжает быть транспортированным. В это время, вторая зажимая прокладка 431 и четвертое прижимной брусок 451 окантованы к первому концу 11 шкафа 10, и следующая серия доск PCB входит в между вторым прижимным бруском 431 и четвертым прижимным бруском 451, и продолжает быть окантованным, так, что поворачивать доски PCB можно осуществить.

В этом воплощении, механизм 30 передачи имеет 2 группы, и вращая вал 41 механизма 40 плиты поворачивая расположен между 2 группами в составе передаточные механизмы 30. По крайней мере 2 датчика 46 обеспечены на каждом механизме 30 передачи. К тому же, аранжированы, что на стороне конвейерной ленты 33 на рамке 10 облегчает датчик 46 воспринимать доски PCB без влияния деятельности механизма 40 плиты поворачивая.

Вышеупомянутые воплощения только выражают несколько режимов вставки присутствующей общего назначения модели, и их описание относительно специфическо и детализировано, но они не должны быть поняты как ограничение на объеме присутствующей общего назначения модели. Она должна быть указана вне которую для того из обычного навыка в искусстве, без уходить от концепции общего назначения модели, несколько изменения и улучшений можно сделать, и этот все падение в пределах объема защиты общего назначения модели. Поэтому, объем защиты общего назначения модельного патента должен подлежать прилагаемые пункты патентной формулы.

Для того чтобы знать больше о нашем транспортере инвертора PCB, пожалуйста свяжитесь мы сразу так, что мы сможем помочь вам более самым дальним со всей из ваших забот. Между тем, вы можете проверить информацию ниже на которую показано что большая часть обыкновенно спрашивала вопросы нашими прошлыми клиентами вместе с ответами.
