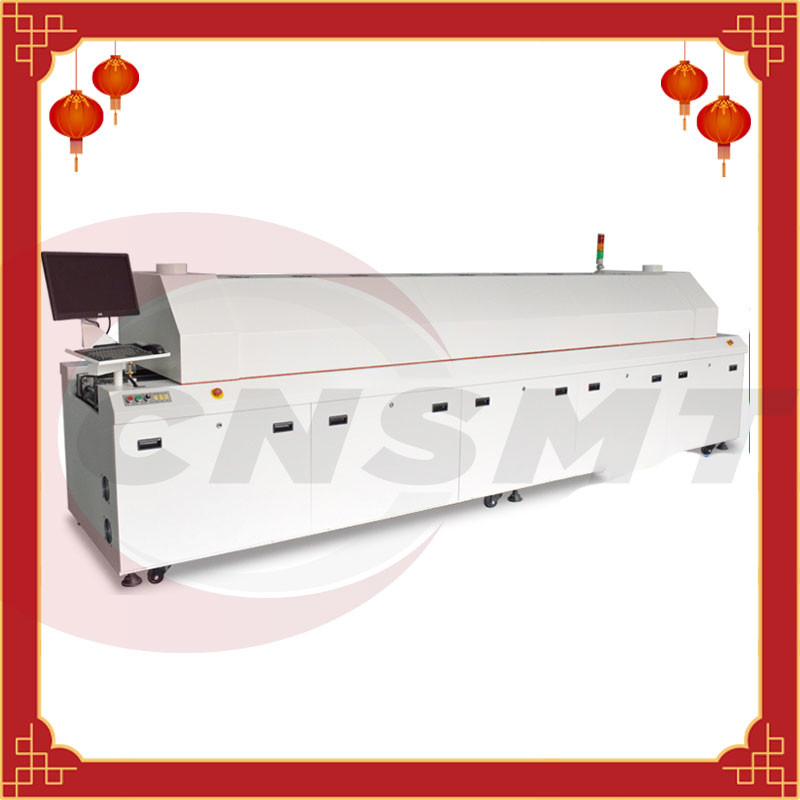

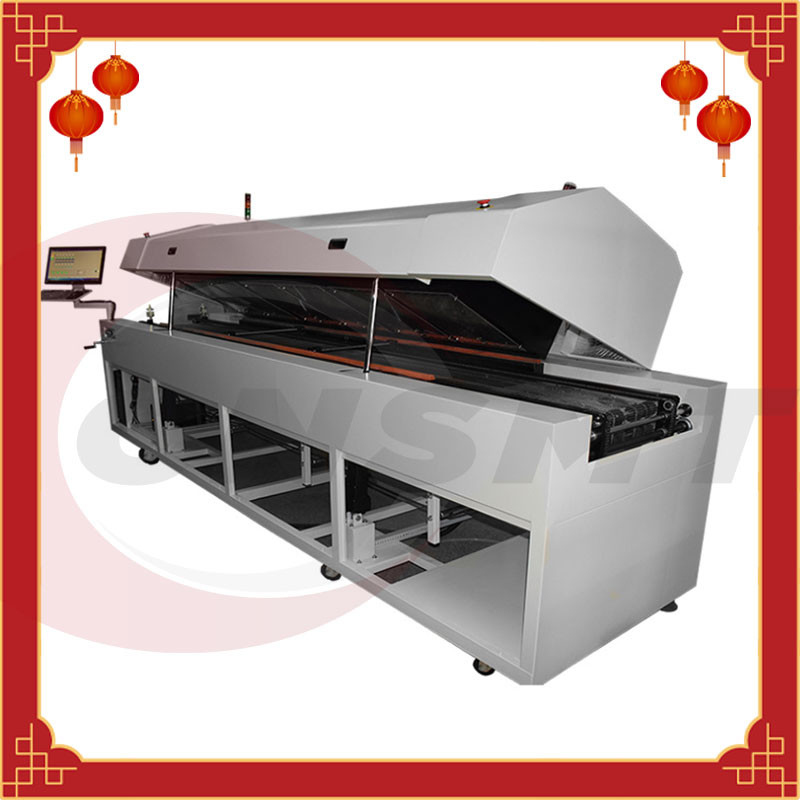

8 печь CNSMT-H8835M Reflow зоны SMT

CNSMT один из ведущего изготовителя печи reflow SMT в Китае, мы обеспечивает вам все модели печей reflow припоя, с хорошие качественным и конкурсное price.if вы имеете любую потребность, добросердечно контакт мы теперь!

Мы производим все виды машин паять reflow, включая экономическое, средний и большие 8 печей reflow зоны, мембрана средняя модель:

8 особенностей печи reflow зоны температуры:

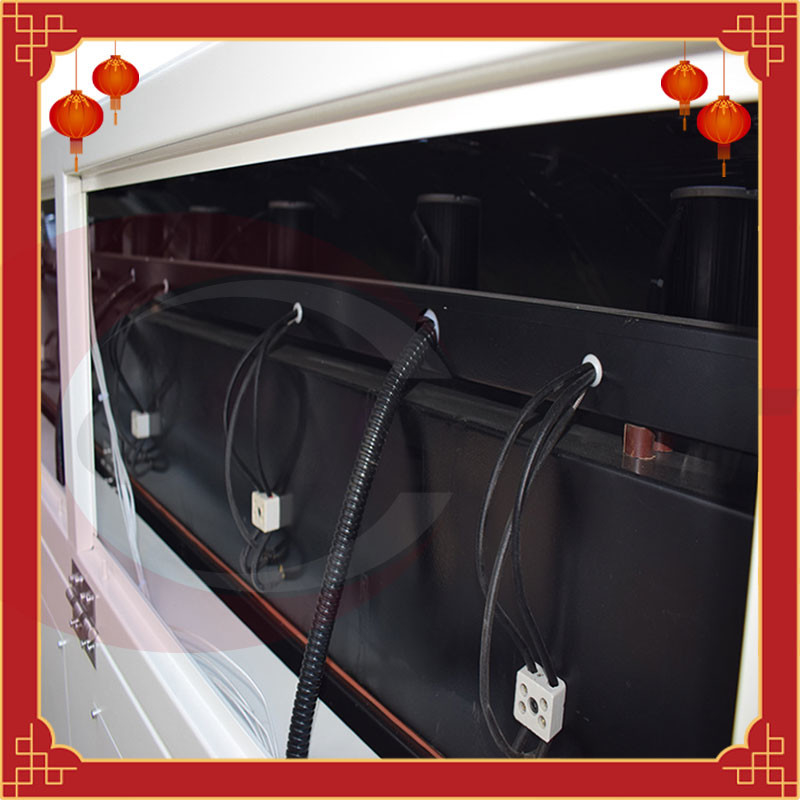

Технология топления проволки быстрого кипячения MAIJIE, независимая структура ветра, верхние и более низкие нагревая методы, высокая тепловая эффективность, быстрое топление, около 20 минут от комнатной температуры для того чтобы установить работая температуру, разница между установленной температурой сваривая зоны и истинная температура чем ℃ 30.

·Используя мотор Тайваня Mitsukoshi особенный высокотемпературный, нагрев воздуха безредукторной передачи горячий, баланс горячего воздуха, малошумная, низкая вибрация, 0201 компонент не может перенести во время транспорта.

·Уникальный дизайн воздуховода, равномерное распределение воздуха, большая теплоемкость, зона подогрева, топление зоны температуры постоянного и сваривая зоны вверх и вниз, независимая циркуляция, независимый контроль температуры, точность контроля температуры каждой зоны температуры ±1℃, отверстие печи принимают электрический тип обложки.

·Соответствующий для отлаживать кривые температуры различных моделей, с двойными или тройными паяя установками зоны, ТЕСТ ПРОФИЛЯ t△ 3-провода как небольшой как ℃ 8, и тест кривой соединения особенно совместимы с процессами японских или европейских и американского стандарта неэтилированными паяя.

·Используя заново конструированный особенный ведущий брус транспорта, сделанный высокотемпературного устойчивого, износоустойчивого алюминиевого сплава, высокой ригидности и никакой деформации.

Система регулировки ширины ведущего бруса принимает прибор регулировки ширины шкафа шестерни коаксиальный для обеспечения что параллелизм ведущего бруса достигает ±5MM, которое эффектно предотвращает возникновение сжимать доски и падения доски. И оборудованный с автоматическим и ручным прибором регулировки ширины.

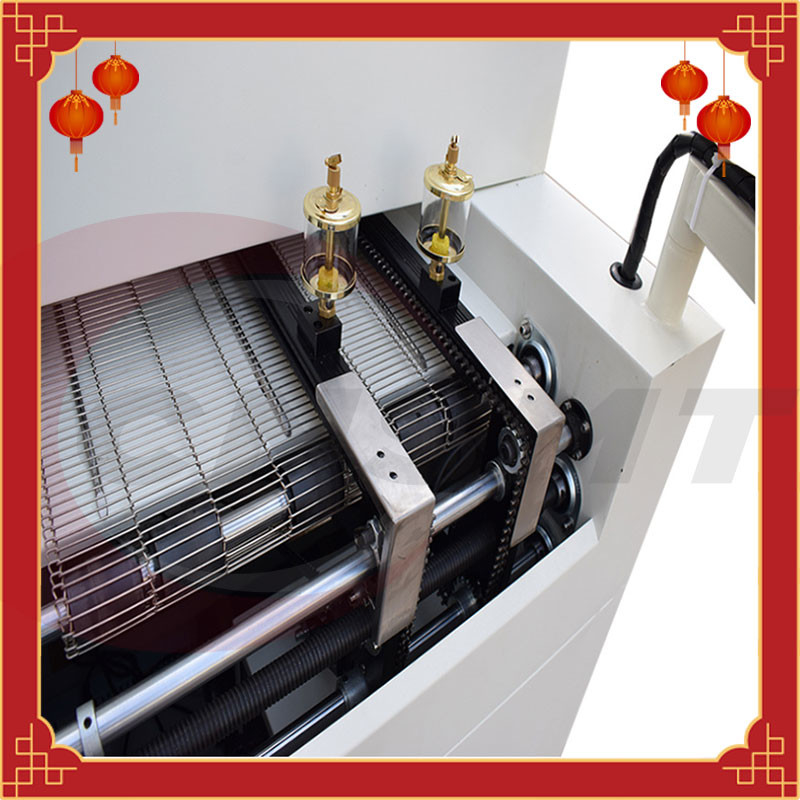

·Транспортная система принимает регулировку скорости преобразования частоты преобразователя частоты перепада stepless, импортированный привод мотора ZD, высококачественную цепь углерода стальную и пояс сетки нержавеющей стали SUS316 для одновременного транспорта, дальше обеспечивая ровный транспорт. Она также оборудована с электропитанием UPS бесперебойным и ручной функцией встряхивания-вне, которое могут эффектно предотвратить PCB от сгореться в печи должной к неожиданному отказу источника питания.

·Он имеет функцию приурочивать автоматическое капание и считать PCB.

·Примите высококачественное промышленное компьютерное управление, дисплей LCD, операционную систему Windows XP, тест гибкой разметочной линейки и сильную функцию анализа динамической кривой, и все данные можно напечатать и сохранить для встречи неэтилированного процесса.

·Все электрические детали импортированы, и все провода сигнала защищены для обеспечения долгосрочному SMT 24-часовой конюшни и надежной деятельности

Спецификация H8835

установка и условия потребления печи reflow smt 8zone

<1>Напряжение тока деятельности: Система 5-провода AC380V 50HZ трехфазная.

<2> Температура окружающей среды: 5~40℃;

<3>Относительная влажность: не больше чем 85%RH;

<4>Переключатель мощности: переключатель воздуха

<5> Установленная сила: 48KW

<6>Земля плоска, и должно быть никакие сильные вибрация и коррозионный газ в окружающей окружающей среде.

Как проверить кривую печи reflow 8 зон

Температура и время 8 зон температуры:

Зона температуры 1: 148 градусов;

Зона температуры 2: 180 градусов;

Зона температуры 3: 183 градуса;

Зона температуры 4: 168 градусов;

Зона температуры 5: 174 градуса;

Зона температуры 6: 198 градусов;

Зона температуры 7: 240 градусов;

зона температуры 8: 252 градуса;

скорость транспорта: 0.6m/min; сигнал тревоги сверх-температуры установил на 10 градусы.

Вообще говоря, паять reflow имеет только 4 зоны температуры: зона подогрева, зона температуры постоянного, зона зоны паять reflow, и охлаждать.

Независимо от сколько зон температуры использованы для паять reflow, их установки температуры набор согласно принципу действия этих 4 зон температуры. Вообще, больше паять reflow зоны 8-температуры на рынке.

Некоторая разница в температуры между температурой натурного измерения паять reflow и установленной температурой паять reflow.

На самом деле, высокая паяя температура неэтилированный паять reflow 245 градусов. Температура паять reflow набор согласно кривой температуры обеспеченной фабрикой затира припоя и фактическим паяя продуктом

Неэтилированный процесс: зона подогрева: тариф на отопление 1.0~3.0℃/sec; зона погружения: тариф на отопление более менее чем 2℃/sec, время 70~130℃/sec, температура: 160~200℃; зона reflow: самый высокий температура 220~250℃, и время над 220℃ 30~90 секунд; охлаждая зона: охлаждая тариф более менее чем 4℃/s, охлаждая температура прекращения предпочтительно не выше чем 75℃

Зона температуры паять reflow зоны температуры CNSMT8 главным образом разделена в 4 зоны температуры: зона подогрева, зона температуры постоянного, сваривая зона зоны, и охлаждать.

Зона подогрева

Подогрев первая стадия процесса reflow. Во время этого участка reflow, все собрание монтажной платы непрерывно нагрето к температуре цели.

Основная цель подогревая этапа сделать все собрание монтажной платы безопасно достигнуть температуру пре-reflow. Подогрев также возможность для дегазировать испаряющих растворителей в затире припоя. Для того похожий на затир растворитель как следует, который нужно discharged и компоненты безопасного для достижения температуры пре-reflow, PCB необходимо нагреть в последовательном линейном образе.

Важный индикатор первой стадии процесса reflow время наклона или повышения температуры температуры. Это обычно измерено в градус цельсиях, C/s в секунду.

Много переменных могут повлиять на эти данные, включая: длительность процесса цели, неустойчивость затира припоя, и рассмотрение компонента. Важно рассматривать все эти переменные процесса, но в большинстве случаев, рассмотрение чувствительных компонентов критическое. «Если изменения температуры слишком быстро, много компонентов сломают.

Максимальный термальный тариф изменения который самый чувствительный компонент может выдержать будет максимумом - позволяемым наклоном.» Однако, если термальные элементы не использованы и выход увеличен, то наклон можно отрегулировать для того чтобы улучшить длительность процесса.

Поэтому, много изготовителей увеличивают эти наклоны к максимальному всеобщему позволяемому тарифу 3.0°C/sec. Наоборот, если использован затир припоя содержа особенно сильный растворитель, то нагревать компонент слишком быстрый легко причинит из процесса управления. Должный к дегазированию испаряющих растворителей, они могут разлить припой от пусковых площадок и плит припоя.

Шарики припоя основная проблема жестокой дегазации во время подогревая участка. Как только монтажная плата нагревает до температуры во время подогревая участка, она должна вписать участок температуры постоянного или участок пре-reflow.

Зона температуры постоянного

Зона температуры постоянного паять Reflow обычно 60 до 120 секунд выдержки, используемых для того чтобы извлечь volatiles затира припоя и активацию потока, где группа потока начинает окислять и уменьшать на компонентные руководства и пусковые площадки.

Чрезмерные температуры могут причинить брызгать или balling припоя, так же, как оксидации пусковых площадок приложения затира припоя и терминалов компонента. Подобно, если температура слишком низка, то поток не может полно быть активирован.

Зона заварки

Общая пиковая температура 20-40°C более высокое чем liquidus. [1] предел определен компонентом с самым низким высокотемпературным сопротивлением (компонентом самым впечатлительным к повреждению жары) на собрании.

Стандартная директива вычесть 5°C от максимальной температуры которую самый уязвимый компонент может выдержать для достижения максимальной отростчатой температуры. Важно контролировать отростчатую температуру для предотвращения превысить этот предел.

К тому же, высокие температуры (над 260°C) могут повредить внутренние обломоки компонентов SMT и повысить рост межметаллических смесей. Наоборот, температура которая не горяча достаточно может предотвратить slurry от полно reflowing.

Охлаждая зона

Последняя область охлаждая область, которая использована постепенно для того чтобы охладить обрабатываемую доску и затвердеть соединения припоя. Свойственный охлаждать может заблокировать образование сверхнормальных межметаллических смесей или термального удара к компонентам.

Типичный диапазон температур охлаждая зоны 30-100°C. Вообще порекомендовано что охлаждая тариф 4°C/s. Это параметр, который нужно рассматривать анализируя результаты процесса
