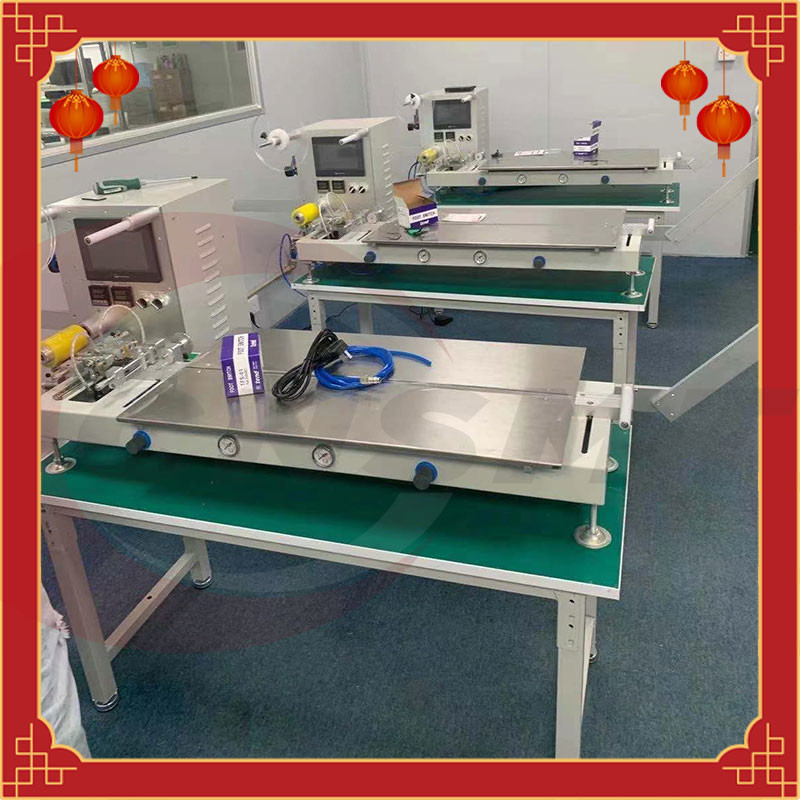

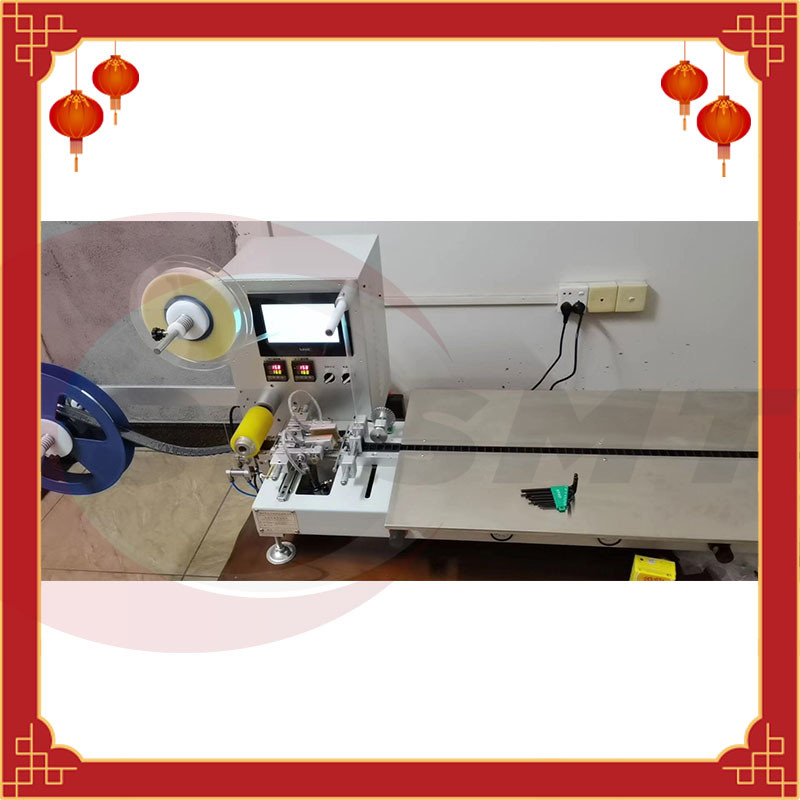

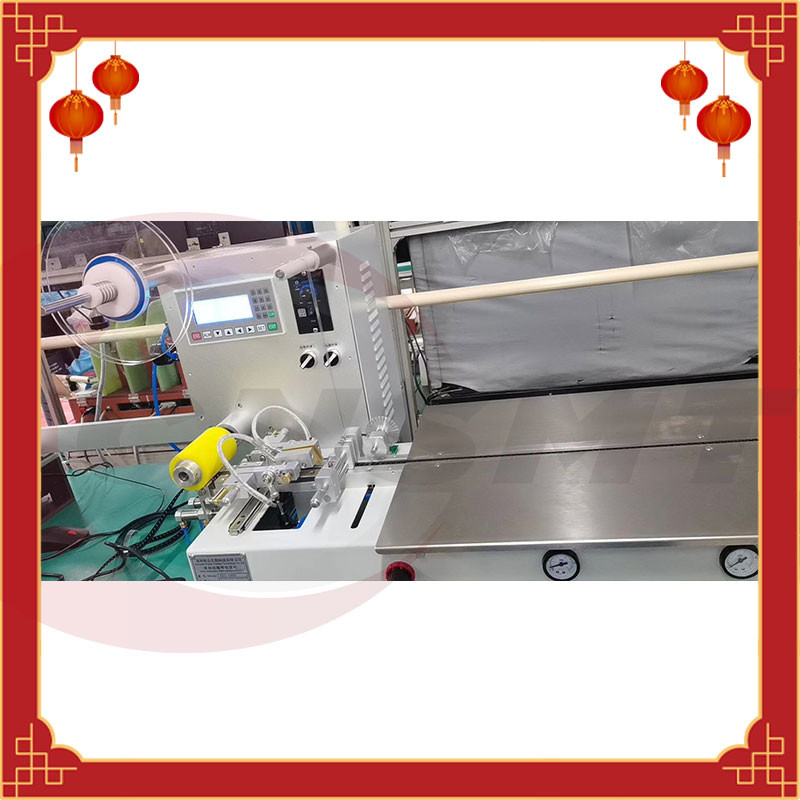

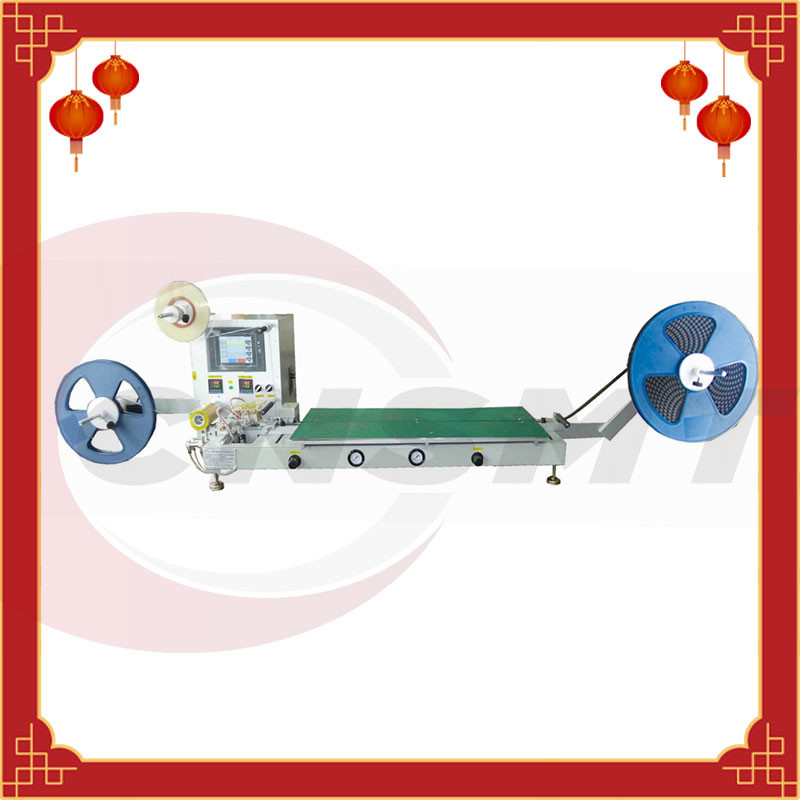

Машина упаковки электронного блока - CNSMT

Характер продукции

Связывать машины тесьмой упаковки можно разделить в 2 категории: полуавтоматный и полноавтоматический. Компоненты кускового материала положены в ленту несущей после проходить осмотр, обращать, и испытывая станций.

По мере того как электронные продукты продолжаются быть модернизированным, уточненным и сильно интегрированным, электронные блоки также изменяли от прошлого вставляемого типа для того чтобы залатать тип для сохранения космоса установки монтажной платы и для того чтобы расширить функции продукта. Главная революция в электронной промышленности.

CNSMT обеспечивают вам economi и легкий приведитесь в действие электронные пакуя машины в Китае, мы изготовитель этого прибора, даже смогите поддержать для того чтобы подгонять машину упаковки зависит от ваших variaty требований

С быстрым развитием электронной промышленности в последние годы, роль механического и радиотехническая аппаратура вместо традиционных ручных операций в электронной промышленности будут больше и больше очевидными.

Под условием более высоких и более высоких требований к автоматизации, оно также использовано как полная/полуавтоматная машина упаковки для обработки компонента. Продолжил быть благоволить к коллегами в электронной промышленности.

Автоматическая машина упаковки главным образом соответствующая для массового производства одиночного продукта, и машина имеет более высокую цену и высокую степень автоматизации; полуавтоматная машина упаковки соответствующая для небольшого серийного производства различных продуктов, и машина дешева и имеет сильную применимость.

Согласно форме, упаковывая требованиям и выходу упаковывая продуктов, машину упаковки соответствующую для требований к развития компании можно гибко выбрать

Спецификация:

Технические параметры

1. Применимая ширина полосы частот: лента несущей ширины полосы частот 4-104mm;

2. Емкость машины: 2~6K pcs/h; (в зависимости от компонентной формы и ручной питаясь скорости);
3. Материальные спецификации подноса: 13 дюймов, 22 дюймов пластиковый поднос 7 дюймов, или поднос бумаги;
4. Электропитание: AC220V±20%/50HZ, 5A; /110v
5. Подача воздуха: 0,3~ 0.6Mpa/60L/Min;
6. Температура топления: 110°C-180°C (в зависимости от материала ленты крышки и требований для значения прочности корки)
7. Размер машины: L 1630×W 580× h 660 (блок: mm);
8. Чистый вес машины: 40KG
9. Другие требования: Подгоняйте длину следа и установите функцию обнаружения CCD согласно требованиям клиента.
10. Главный PLC конфигурации: Desen
11. Мотор/регулятор: Тайвань Rihong
12. Клапан цилиндра/соленоида: Япония SMC
13. Светоэлектрический переключатель: Япония Omron
14. Термостат: Япония Panasonic
15. Счетчик: HENLAN SF4-41NA

Характеристики машины


Хорошая приспособляемостьь

●Соответствующий для упаковки различных компонентов SMD
●След можно гибко отрегулировать внутри ряд 4mm-104mm;
●След зажимая полость, стабилизированный контроль и легкую регулировку;
●Retractable механизм ленты может легко зажать все подносы ленты и бумажные подносы которые соотвествуют EIA-481A;

Стабилизированное запечатывание

●Точная регулировка ножевой головки. Настраивающ голову микрометра внутренних и наружных инструментальных головок горячий отжимать точно для того чтобы отрегулировать положение герметизируя линии к ±0.1mm, запечатывание более красиво;
●Независимо контролируйте герметизируя давление внутренних и наружных ножевых головок обеспечить что герметизируя лента сбалансирована;
●контроль температуры контроля температуры PID Двух-головы независимый, точных и стабилизированных;

Разнообразить герметизируя методы

●Соответствующий для запечатывания само-прилипателя холодного и запечатывания горячий отжимать;
●Запечатывание в непрерывном идя режиме;
●Дюйм-двигать и запечатывание ленты;

Удобная регулировка ленты крышки

●Напряжение перемещения ленты крышки можно отрегулировать;
●Положение ленты крышки можно настроить;

Функция предохранения от перехода

●Механизм перехода безопасен для защиты целостности ленты несущей;
●Стабилизированное начало, stepless регулировка скорости; педаль ноги/ручной контроль;

Инструкции по эксплуатации машины

• Поверните командный выключатель в распределительном ящике к позиции включить;
• Поверните кнопку переключателя мощности на панели к положению "ON";
• Убеждайтесь что электрическое/барометрическое значение соотвествует расклассифицированные в технических параметрах;
• Отрежьте переключатель пояса давления эластичный к «положению свободного пояса»;
• Отрегулируйте след к необходимой ширине;
• Отрегулируйте втягивая (втягивая) прибор пояса к соотвествующему положению;
• Отрегулируйте ленту крышки к положению которое удобно для устанавливать ленту плоско;
• Зажмите пустую ленту;
• Как следует затяните ленту крышки;
• Отрегулируйте число отсчетов требуемых счетчиком, отрегулируйте положение шестерни и чувствительность;
• Поверните кнопку переключателя регулятора мотора на панели к НА государстве;

Для само-прилипателя упаковывая, пожалуйста переключите переключатель топления лезвия к положению "OFF ", (если лезвию нужно быть пониженным), то
Пожалуйста переключите переключатель подъемной силы лопасти к «вниз» положение, пресса кнопке «начала» и она автоматически поднимет
Вниз, переключатель «подъемной силы лопасти» может контролировать подъемную силу лопасти когда машина остановлена)

• Переключите переключатель напряжения к «положению плотного пояса»;
• Если вы используете непрерывную ленту для запечатывания, то пожалуйста переключите к «непрерывному» положению; если вы используете дюйм для того чтобы двинуть

С запечатыванием, пожалуйста отрежьте переключатель к «медленно двигать» положение;

• Нагрейте лезвие к установленной температуре, и «, который побежали» индикаторная лампа дальше;
• Отожмите переключатель начала или шаг на педальный контроллер, машина начинает побежать;
• Внимание оплаты к упаковке EIA-481A стандартной, выходит номер водить и отставая космосы, etc.

Какая машина упаковки электронного блока мы имеем?

• Машина запись на ленту экрана касания полуавтоматная
• Машина запись на ленту экрана текста полуавтоматная

Принцип деятельности редактирует голос

Принцип работы связывая тесьмой машины: После связывая тесьмой машины и воздуха упаковки соединитесь, если он термально загерметизирована, позволила подъему ножа к соответствующей температуре, и регулирует ленту и воздушное давление несущей.

Используйте ручное или автоматическое питаясь оборудование для установки компонента SMD в ленту несущей, и мотор вращает для того чтобы вытянуть ленту крышки формируя ленту несущей к упаковывая положению, где лента крышки вверх, несущая лента вниз, и 2 нагретых лезвия отжимают дальше на ленте крышки и ленте несущей, сделать уплотнением ленты крышки отверстие компонента SMD на ленте несущей, для того чтобы достигнуть цели упаковки компонента SMD.

После этого займите вьюрок свертывает вверх упакованную ленту несущей.

Связывая тесьмой машина может обеспечить унифицированное направление, полярность продукта теста, визуальный контроль, маркировку лазера и другие функции согласно потребностям продукции клиента.

Некоторые связывая тесьмой загерметизированные машины не загерметизированная жара -, а холодные. Холодное запечатывание живота значит что ленту крышки и ленту несущей можно склеить совместно без топления.

Лента крышки использовала в это время должна быть липка. Перед упаковкой, лента несущей вообще проходит через 2 датчика, одного для считать и другого для материального контроля.

Материальный контроль обнаружить ли сколько угодно отсутствующие компоненты в ленте несущей. Если утечка обнаружена, то мотор связывая тесьмой машины остановит немедленно, и ножевая головка также будет принесена к верхнему положению.

Считать ДАТЧИК стекловолокно, но также требует скорости быстрой реакции, для того НОП не пропустить сосчитать. Считать ДАТЧИК может сосчитать бортовые отверстия ленты несущей, и может также сосчитать формируя пазы. Если вы считаете бортовые отверстия, то вы должны преобразовать его назад для того чтобы получить правильный номер SMD.

Представление редактируя голос

Связывая тесьмой скорость связывая тесьмой машины быстра. С функцией критерия, оборудованной с соответствуя тестером, связывая тесьмой функция может быстро испытать значение емкости и значение сопротивления обломока, и сортирует свои хорошие и плохие продукты; связывая тесьмой машина использует PLC как управление ядра; дизайн дисплея уникален,

Жидкокристаллический дисплей приказывая, аналоговое представление состояния каждого заданного значения регулируемой величины, может легко установить и доработать различные значения параметра, контролировать различное работая состояние и свою связывая тесьмой скорость, связывая тесьмой машина стабилизирована и надежна.

Особенность редактируя голос

●Широкий диапазон применимых продуктов, легкое изменение спецификации.
●Управляющее устройство кулачка и splitter стабилизировано и надежно.
●Дизайн обнаружения неисправностей идеален, и сигнал тревоги ясен с одного взгляда.
●Преобразователь частоты имеет stepless изменение скорости и автоматически увеличивает или уменьшает скорость путем отслеживать питаясь условие.
●Система управления PLC электронная, точный и стабилизированный, с низкой интенсивностью отказов.
●Высота оплетки регулируема, которая гибка и удобна.
●Опционный получая получать метода, вертикальных и горизонтальных.
●Точные пустые материальные обнаружение и считать частей
●Опционное оборудование закончено, обеспечивающ полное решение.
