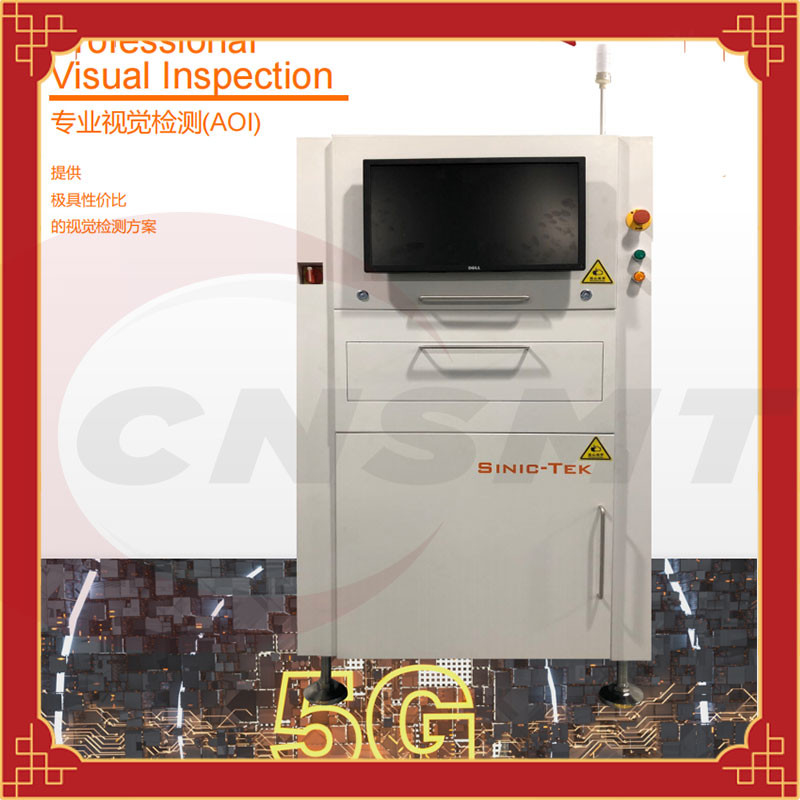

3D AOI, автоматическая машина осмотра PCB CNSMT-S510 лидирующая 3D

◆Технология измерения модуляции профиля участка PMP PSLM programmable

◆Технология проекции 4/8-путь одновременная составленная светлая

◆Детали измерения: отсутствующие части, смещение, вращение, трехмерная полярность, обратные части, OCV, вертикально, сторона вверх, надгробная плита, плохая заварка, etc.

◆Припаяйте совместные детали осмотра: припаяйте подсказку, процент тома припоя, больше олова, меньше олова, наводить, отверстие затыкая, взбираться олова, загрязнения пусковой площадки, etc.

◆Самый небольшой элемент обнаружения: 01005 (английский)

◆X-Y точность: 10um

◆Высокая точность повторимости: <1um>

◆Зона обнаружения: 450x450mm

◆Объектив Telecentric с камерой ультравысокой частоты кадров высокоточной промышленной

◆Скорость обнаружения: 0,45 seconds/FOV

◆Опознавание пункта Марк: 0,5 секунды/каждое

◆Максимальная высота обнаружения: 10mm

◆Высота компонентов на доске: 50mm

◆Максимальная измеряя высота изогнутого PCB: ±5mm

◆Операционная система: Профессионал Windows 10 (бит 64)

◆5 минут программируя, деятельность одн-ключа

◆Управление технологического прочесса SPC

Реальное изображение 3D
Не повлиянный на цветом, поверхностью, и материалом объекта
в форме Особенн компоненты до 65m можно обнаружить
Отсутствие потребности для дополнительного испытания
Смогите обнаружить, что согнул, побочную примесь, и загрязнение PCB в то же время
Детали осмотра 3DAOI: отсутствующие части, смещение, надгробные плиты, положение стороны, больше олова, меньше олова, высота, ложный паять, ложный паять, плавая высота, подняли ноги, взбираясь олово, штыри, и чужие объекты которые могут быть измерены зеленым маслом PCB, материал летая, технология OCV обнаруживают неправильные части и обратный.

2. Зоны главной программы 3DAOI

3D AOI широко использовано в автомобильной электронике, МИНИ испытании обломока СИД, полупроводнике упаковывая, микросхемах памяти и различных устанавливая монтажных платах должных к своей высокой точности теста (0.4um)
