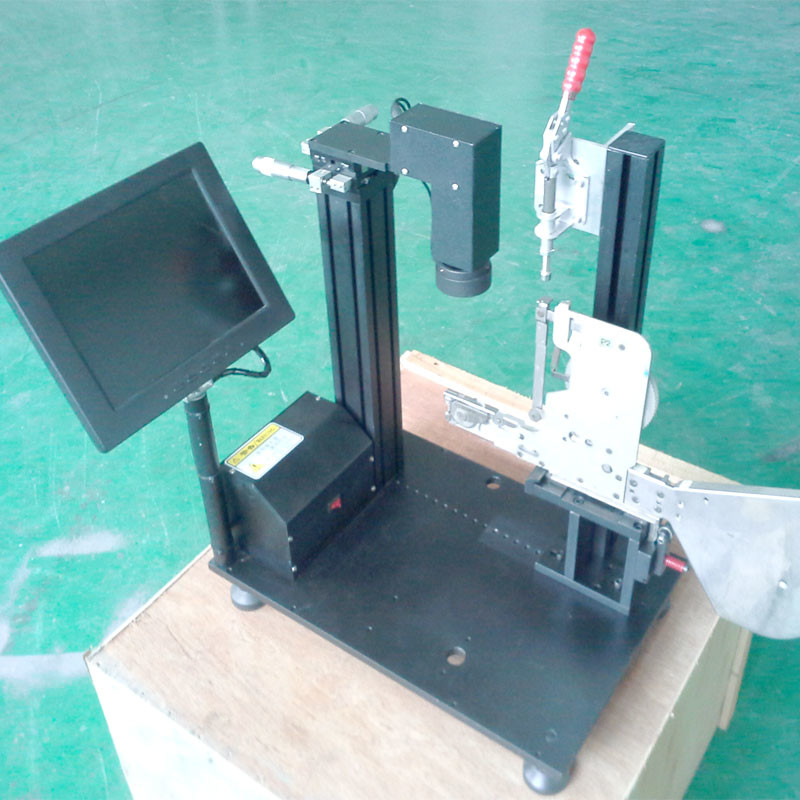

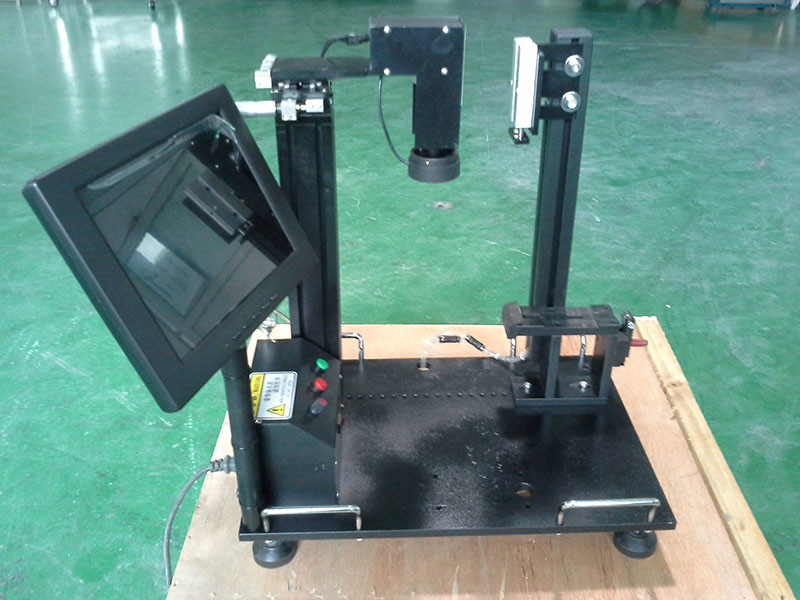

Джиг тарировки фидера ФУДЗИ CP6 CP7, эталонный измерительный прибор ФИДЕРА SMT

Характер продукции

Калибратор ФИДЕРА ФУДЗИ CP6
1. Структура всей машины упрощена, деятельность проста, и функция оптимизирована. И используйте высокоточные шестерни для обеспечения стабильности положения и значительно для того чтобы улучшить эффективность работы.

2. Испытывать точности. Исправляющ положение, высоту, и высоту бара давления можно совсем точно измерить. Смогите лучше схватить качественное состояние.

3. Польза дисплея СИД цвета, освещения СИД, 50 раз камеры CCD увеличения, делает структуру компактный и красивый. Эффектно уменьшите усталость глаза и улучшите качество работы.

4. Легко работать, и может сымитировать машину размещения, автоматически и непрерывно наблюдать комплектуя положением, смогите более ясно схватить непрерывное идущее качество ФИДЕРА, более эффектно для того чтобы контролировать бросая тариф.

Функции и особенности:
1. регулировка оси X-Y-Z;
2. камера оси которую можно отрегулировать сразу;
3. встроенное электропитание DC 220V;
4. перекрестный курсор с масштабом;
5. автомобиль и поступательная функция;
6. дисплей СИД;
7. приспособление управлением фидера;
8. пояс управлением фидера 8*2mm/12*4mm/16*8mm и 24*8mm.

Цель: Эталонный измерительный прибор ФИДЕРА использован для того чтобы откалибрировать модельный ФИДЕР

2. Технические характеристики изделия

2-1. Параметры оборудования основные:

2-1-1. Сила входного сигнала: AC220V (50HZ),

2-1-2. Расклассифицированная сила: 45 w

2-1-3. Воздушное давление оборудования поставки: 0.5MPa (=5bar)

2-1-4. Общие размеры (размер тела): length×width×height=450mm×300mm×540mm

2-1-5. Вес оборудования (исключая монитора): 28Kg

2-1-6. Регулируемый ход части передачи:
Направление x: 37±0.5mm
Направление y: 37±0.5mm

2-2. Компонентные параметры:
2-2-1. Камера CCD:

Данные по индекса параметра
Цвет
Размер CCD 1/4 дюймов
Разрешение 400TVL
PAL сигнализации
Минимальное освещение (F1.2) ≤1.5Lux
Интерфейс C/CS объектива
DC 12V напряжения тока деятельности
Работая температура -10℃~+50℃
Влажность рабочей Среды: 40%~95%, атмосферное давление: 86Kpa~106 Kpa

2-2-2. Увеличивая объектив:

Объектив Telecentric, регулируемое расстояние 10MM---800MM

2-2-3. Жидкокристаллический дисплей цвета:
Источник питания: AC: 180~250V 50Hz
Расход энергии: 15W
Видео- входной сигнал: 0.7~1.4Vpp, 75Ω
Структура случая: пластиковый случай, панель LCD
Цвет: Черный
Горизонтальное разбивочное определение: ≥800TVL
Размеры: 300 × 100 × (W) 300 (H) (D)
Вес: 38Kg

2-2-4. Света работы:
Напряжение тока деятельности: DC 12V
Расклассифицированный расход энергии: 10W
2-3. Условия рабочей Среды:
Температура: +10℃~+35℃
Влажность: под 50% (35℃) под 90% (20℃)
Окружая окружающая среда: Должно быть никакой коррозионный газ.

3. Как использовать продукт
3-1. Подготовка перед осмотром
* пожалуйста установите монитор и соедините его к электропитанию 220v. Используйте кабель видеосигнала для подключения выходного терминала CCD с интерфейсом входного сигнала видеосигнала монитора.
* соедините кабель штепсельной вилки DC с потребляемой мощностью поднимите домкратом камеры CCD.
* соедините электропитание электрического распределительного ящика с электропитанием 220v.
* сперва включите переключатель на задней части электрического распределительного ящика и переключателя мощности дисплея. В это время, будет перекрестный курсор масштаба показанный на дисплее; если он не показан, то пожалуйста проверите ли провода электропитания и сигнала правильны. Отрегулируйте яркость и контраст дисплея до тех пор пока дисплей не будет ясен.
* установите правителя тарировки на ФИДЕР с самым лучшим тарифом размещения в продукцию, установите ФИДЕР на платформу размещения, и исправьте он.
* цикл/кнопка стоп: Отжимайте цикл/кнопку стоп раз, и мотор будет управлять шагом вперед фидера одного. Keep отжимая цикл/кнопку стоп, и машина автоматически будут управлять мотором для того чтобы управлять фидером вперед до тех пор пока кнопка не будет выпущена.
* автоматический/ручной ключ: Отжимайте автоматический/ручной ключ раз, свет дисплея дальше, отжать цикл/останавливайте ключевое раз для того чтобы управлять мотором непрерывно для того чтобы управлять фидером вперед. Отжимайте ключ цикла/стопа снова, и двигатель сделает паузу.
* ключ управления скоростью: Отрегулируйте переключатель управления скоростью, и скорость управлять мотором изменит соответственно.
3-2. Метод измерения
Поверните ручки регулировки в направлениях x, y, и z для того чтобы двинуть перекрестный курсор в дисплее к центру положения всасывания стандартного фидера, и сделать его последовательный с центром перекрестного курсора масштаба. Используйте перекрестный курсор масштаба как ссылка для того чтобы определить к-быть-откалибрированное положение интервала питания фидера.
3-3. Регулировка фидера
При необходимости, сделайте следующие регулировки.
(1) регулировка положения интервала в x направлении

(2) подтверждает

①Подтвердите положение интервала

②Подтверждение положения шторки

3-3-1. Регулировка положения интервала в x направлении

(1) во первых использовать стандартный фидер для того чтобы определить правильное питаясь положение интервала,
(2) устанавливает правителя тарировки на фидер, который нужно отрегулировать.
Примечание: Правитель тарировки должен быть измерен от положения около 30mm далеко от переднего отверстия.
(3) пожалуйста извлекает крышку конца фидера которому нужно быть отрегулированным (как показано в диаграмме 1), и после этого установить ее на основание фидера.
(4) немножко раскрутить фиксируя винт шестерни червя.
(5) поворачивает вал мотора, зажимает прибор анти--вращения на вале к положению карты тела, и отжимает его с вашими пальцами. В это время, вал мотора не двигает.
Поверните и отрегулируйте штангу шестерни червя, зубчатые передачи червя большая шестерня для того чтобы отрегулировать питаясь положение к правильному положению, так, что будет отрегулировано положение интервала правителя коррекции
Выровняйте отверстие с центром перекрестного курсора в дисплее, и после этого затяните винт отладки шестерни червя.
(6) нагрузка и разгружать фидер дважды, подтверждает что положение интервала не изменяло,
(7) пресса передняя кнопка на фидере несколько времен подтвердить ли питаясь положение правильно.

3-3-2. Подтвердите
(1) подтверждает положение интервала
После регулировки, подтвердите положение интервала на теле приспособления, если положение уклонено, то пожалуйста подрегулируйте его.
Примечание: Подтверждая положение интервала, пожалуйста отожмите «медленно двигать» ключ пока выбирающ положение для того чтобы подтвердить. К тому же, нагрузите и разгрузите фидер ленты 3 раза,
Подтвердите положение повторно.
(2) подтверждает положение шторки
На основании фидера, подтвердите центр шторки в направлении x
Ли сердце в центре перекрестного курсора в микроскопе.
Если положение тоже уклонено, то замените верхний предохранитель.

4. Обслуживание
4-1. Ежедневный осмотр

(1) пожалуйста проверяет контактирующую поверхность фидера и основания фидера для рему и чужие объекты (грязь, etc.) причиненные столкновением.

(2) пожалуйста использует ваши глаза для проверки согнут ли правитель коррекции, и проверяет ли несено отверстие укуса цепного колеса или нет.

(3) эталонному измерительному прибору фидера нужно быть сдержанным чистый. Не делает рему фидер против тела машины во время отладки. Поверхность должна быть обтерта после каждой пользы. Основание фидера должно быть добавлено со свойственным количеством смазывая масла. После того как правитель тарировки использован вверх, своя целостность должна быть обеспечены, что избежала деформации и повлияла на точности.

(4) после использования калибратора, если вы не используете его в течение длительного времени, то пожалуйста покройте крышку увеличивая объектива для предотвращения объектива от получать грязный и поврежденный.
