Управляемый мотор настольного резца лазера PCB экономики автомата для резки PCB шагая

НАСТОЛЬНЫЙ АВТОМАТ ДЛЯ РЕЗКИ PCB, резец PCB экономики

Это автоматический настольный автомат для резки pcb, оно широко было использовано для фабрик smt, мы экспортировало к много стран перед, с хорошим качеством и стабилизированной жизнью. Мы изготовитель variaty автомата для резки pcb с высокими лезвиями резца pcb quanlity, поэтому вам не тревожитесь о нем будете сломленный пока режущ вашу доску pcb.

CNSMT специализировано в конструировать, произведении и продаже следующую серию продуктов:

РЕЗЕЦ PCB, РЕЗЕЦ FPC, пресса FPC горячая, пресса ИМПа ульс горячая, сварочный аппарат ИМПа ульс, алюминиевая машина РЕЗЦА субстрата, РЕЗЕЦ лазера,

Пунш FPC режа, светлый splitter прокладки, автомат для резки PCB СИД, алюминиевый автомат для резки субстрата, резец V-паза, сварочный аппарат ИМПа ульс кабеля, машина температуры постоянного, retractable пуск PCB, PCB, прессформа FPC, сварочный аппарат горячий отжимать, автомат для резки PCB SMT,

Характер продукции


1. Типа нож резец электрическая доска PCB и алюминиевый резец субстрата с верхним круглым ножом и более низким прямым лезвием. Разделяя доску, PCB зафиксирован на более низком ноже через паз v, и верхнем ноже контролирует педальным контроллером для того чтобы осуществить разъединение доски.
2. Автоматический автомат для резки pcb управляется шагая мотором, который может отделить различные большие или небольшие доски PCB и алюминиевые субстраты с пре-пазами.

3. Максимальная длина сегментации 400MM, 600MM, 900MM, 1200MM, и ее можно также подгонять за этим рядом размера.

4. Двигая ход верхнего кругового ножа (ie длина плиты) можно заранее поставить.

5. Режа скорость можно свободно переключить между 300MM/S и 500MM/S.

6. Зазор между верхними и более низкими ножами может легко быть отрегулирован ручкой.
7. Деятельность безопасна. Защитное лезвие на круглом ноже, который не ушибет руку. Его можно также оборудовать с ультракрасным чувствительным элементом (занавесом безопасности светлым). Когда человеческая рука или чужой объект войдут в рабочую зону, нож автоматически остановит для защиты машины и для предотвращения ушибов работы.

8. Верхний круговой нож и более низкий прямой нож сделаны из материала SKD-11 импортированного от Японии, которая трудна и износоустойчива, имеет длинный срок службы, и имеет небольшой плит-разделяя стресс для предотвращения трескать соединений припоя.
9. режа толщина PCB: 0.5MM-3.2MM.
10. Остальная толщина PCB на слоте v: стандартная 1/3 толщин доски ПК, MIN-0.2MM, MAX-0.8MM. 11. Минимальная глубина c паза v 0.25MM, и внешний размер добавил после разъединения: 0.1MM-0.2MM.

Руководство деятельности

I. Примечание:

* перед использованием автоматического автомата для резки pcb, пожалуйста прочитайте это руководство осторожно, и оно поможет вам привестись в действие его ровно.

* не извлеките предохранитель вокруг лезвия под любым обстоятельством, для того чтобы причинить любую опасность

* машина только конструирована для монтажной платы с пре-вести счет V-отрезком, не использует в других целях.

* работая эту машину, не несите слишком свободные одежды. Длинные волосы должны быть связаны до для того чтобы предотвратить их от быть спутанным.

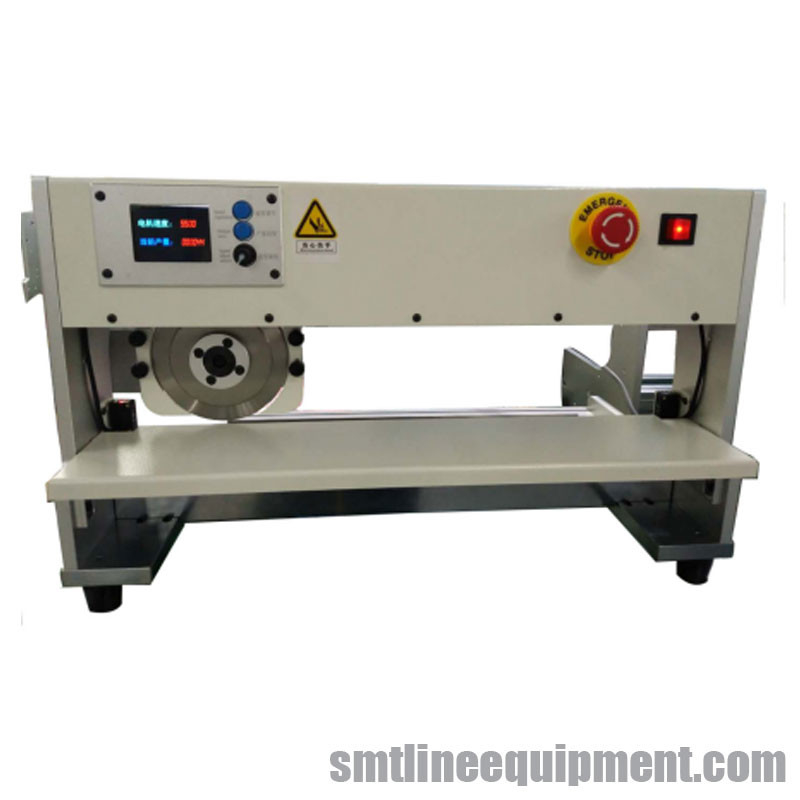

II. имя частей машины (см. диаграммы 1 и 2):

1. Кнопка настройки режима плиты

индикатор 2.Power и начало

кнопка отключения 3.Plate

4. Высокий переключатель скорости

5. Переключатель аварийной остановки

6. Верхнее лезвие

7. Предохранитель верхнего лезвия

8. Кнопка настройки высоты верхнего лезвия

9. Верхнее место лезвия

10. Более низкое лезвие

11. Наружный поднос

12. Предохранитель более низкого лезвия

13. Бортовая панель

14. Ручной винт ручки

15. Ограничитель высоты верхнего лезвия

III. технические индикаторы:

Максимальная длина плиты: неограниченный

Толщина плиты: 0.2-5.0mm

Скорость плиты питаясь: 300-500mm/второе

Материал лезвия: Сталь SK61D высокоскоростная

Рабочая температура: 10-35 температура хранения ℃: -20-50 ℃

Электропитание: 230V110V, 50HZ/60HZ, 40W

размер: 650mm*340mm*430mm

вес: 49KG

IV. подготовка перед установкой и пользой машины

1. Проверите объекты в пакуя коробке, включая следующие части: хозяин, руководство, провод силы, переключатель педали и гаечный ключ с шестигранным гнездом для настраивать.

2. Извлеките пакуя сумку машины, установите ее на твердый стенд работы, и оботрите антиржавейный тавот на лезвии.

3. Машина должна надежно быть зарыта для предотвращения повреждения статическим электричеством к компонентам на монтажной плате. Если земля в электророзетке надежна и эффективна, то машина надежно будет зарыта как только она приведена в действие.

4. Зафиксируйте наружный поднос (11) к машине с 2 фиксируя винтами, отрегулируйте высоту компонентов на монтажной плате для того чтобы отрегулировать ее к соответствующей высоте, и вручную запереть винт ручки подноса.

5. Заткните переключатель педали в соответствуя гнездо на задней части машины, для обеспечения силы поставки правильный перед приведенный в действие.

V. Регулировка машины:

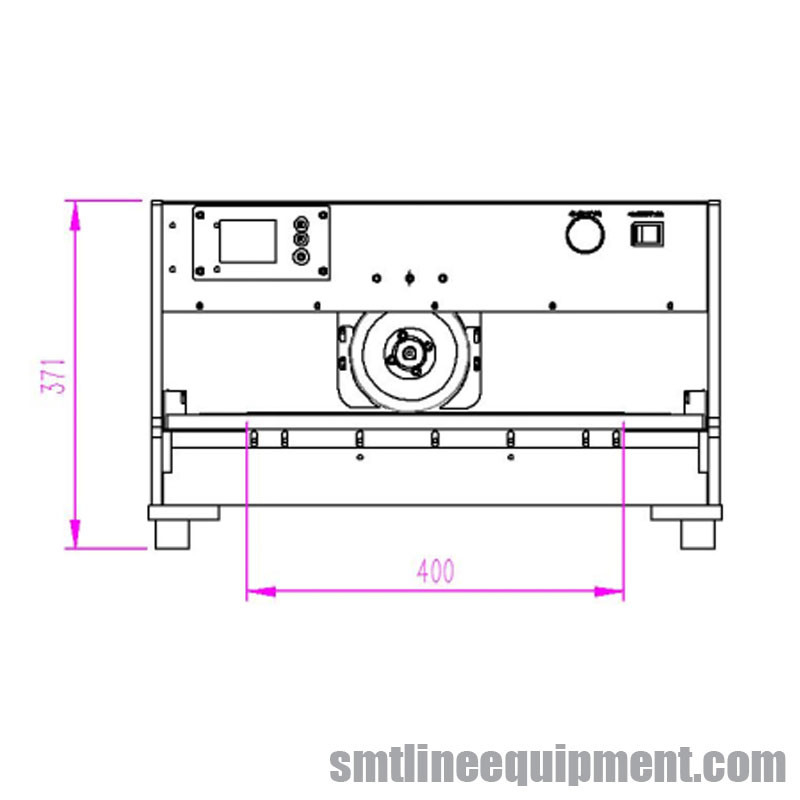

1. Обеспечьте что компоненты на монтажной плате не вступят в противоречия с телом и лезвием. См. диаграмму 1 для размеров машины. Высота компонентов на монтажной плате не выходит за рамки. Если компоненты на касании монтажной платы лезвие, контакт мы для того чтобы предварительно обрабатывать лезвие для избежания вырезывания компонентов.

2. Согласно толщине монтажной платы, отрегулируйте высоту верхнего лезвия путем регулировать ручку.

VII. ежедневное обслуживание машины:

Во время пользы машины, поддержание в исправном состоянии довольно просто. Держите машину чистым, и красьте антиржавейный тавот на верхних и более низких лезвиях на регулярной основе. Обозначьте человека ответственного за эксплуатацию и техническое обслуживание, для обеспечения точности машины. Не используйте или не храните его под высокой или низкой температурой (см. раздел 3).

VIII. замена лезвия:

После длинной пользы машины, если лезвие повреждено, то свободно регулируя винт ручки (16), извлечь поврежденное старое верхнее лезвие; если более низкое лезвие повреждено, то извлеките внутренний поднос (13), освободите 4 винта на более низком лезвии, для того чтобы извлечь поврежденное старое более низкое лезвие.

A. Инструкция пульта управления:

1. Высокий переключатель скорости переключатель управления скоростью, включая медленные и быстрые скорости. Перед использованием, установите его на малый ход, и когда операторы будут умелыми, установите его на быструю скорость, для обеспечения качества плит.

2. Переключатель режима переключатель системы, включая ногу или движение пятна. В режиме бывшего режима, свет указания мелькнет и потревожит когда он не достигает заранее поставленное перемещение. Отмените сигнал тревоги и продолжите работу.

3. Аварийная остановка кнопка аварийной остановки, и может быть использована как панель.

4. После того как завершение пользы оборудования, установило верхнюю спинку лопасти на первоначальный пункт перед резать силу обеспечить безопасность.

Инструкция B. Деятельности:

1. Соединитесь с электропитанием и начнитесь переключатель. Индикаторные лампы 0 и 400/600 внезапное, пресса кнопка соответствие к мигающему огню, светлой воле дальше непрерывно. Отожмите педальный контроллер, и верхнее лезвие возвратит в начало и может двинуть между 0 - 400/600. Ключ 0 касания или ключ 400/600 для того чтобы позволить свету указания блеснуть, и касание 100/150. 200/300. 300/450. Любой ключ может позволить соответствуя 2 светам сделать их дальше постоянн, тогда верхнее лезвие путешествует между этими 2 светами и верхним лезвием смогите путешествовать между всеми пунктами 0-400/600.

2. Отрегулируйте зазор между верхними и более низкими лезвиями, вообще между 0,1 и 0,2. Зазор между верхним располагая лезвием и более низким располагая лезвием вообще равен к толщине доски ПК.

3. Верхние и более низкие резцы должны находиться в плоскости такое же, и ошибка не может превысить 0.1mm.

4. Регулировать метод эксцентричного расстояния

5. Рабочая платформа может быть отрегулированные верхними или ухудшающаяся.

6. Установите режа перемещение и скорость, и устанавливать метод следовать методом регулировки упомянул выше.

7. Шагните на переключатель педали, и попробуйте иногда. В случае никакого abnormity, официальную работу можно начать.

Обслуживание C. Основн:

1. После завершения работы, пожалуйста поверните с электропитания и извлеките утили.

2. Внимание оплаты к защите верхних и более низких резцов.

3. Когда машина из работы в течение длительного времени, пожалуйста извлеките верхушку и понизить резцы и пальто с маслом для защиты. Пожалуйста оботрите его перед использованием.

4. Обратите внимание проверка крепления всех винтов
