Economy Semi Auto SMT Line Equipment PCB Production Line 18000 - 30000 CPH

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования

  • Выделить

    Semi автоматическая линия оборудование SMT

    ,

    Линия оборудование QFP SMT

    ,

    Производственная линия PCB 30000 CPH

  • наименование товара
    ПОЛУАВТОМАТИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ СБОРКИ ПЛАТЫ SMT
  • Модель продукта
    ПОЛУАВТОМАТИЧЕСКАЯ ЛИНИЯ SMT
  • Поставщик
    ZHONG
  • CPH
    18000-30000
  • Абсолютная точность
    +/-0.01mm/CHIP, +/-0.02mm/QFP
  • Вес машины
    3650 кг
  • Место происхождения
    CHINA-KOREA
  • Фирменное наименование
    SMT HANWHA/ZHONG
  • Сертификация
    CE-SM481 PLUS
  • Номер модели
    ПРОИЗВОДСТВЕННАЯ ЛИНИЯ СОБРАНИЯ PCB SEMI-AUTO SMT
  • Количество мин заказа
    1
  • Цена
    1
  • Упаковывая детали
    Стандартное woodenbox
  • Время доставки
    3-4days
  • Условия оплаты
    L/C, D/A, D/P, T/T, западное соединение, MoneyGram
  • Поставка способности
    5perday

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования

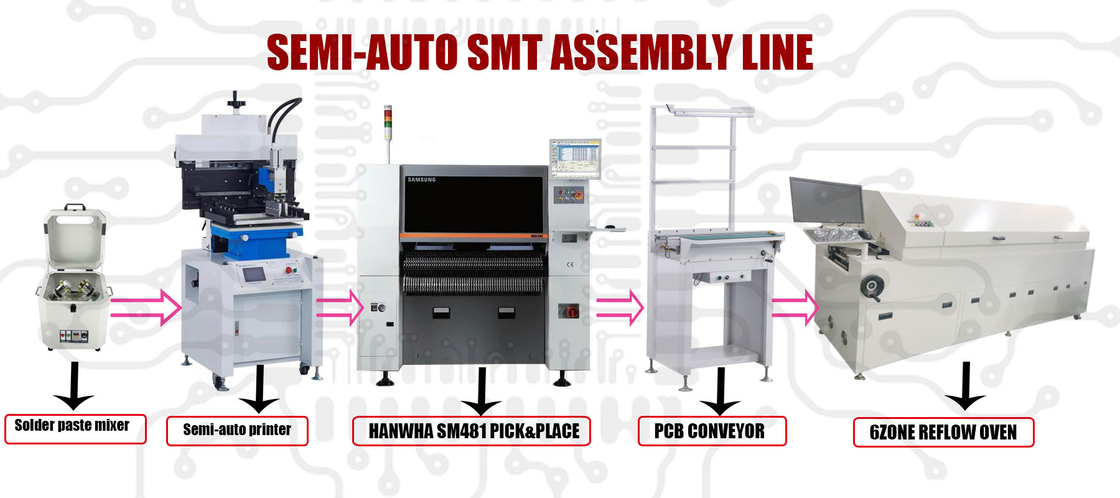

ОБОРУДОВАНИЯ ПРОИЗВОДСТВЕННОЙ ЛИНИИ СОБРАНИЯ PCB экономики SEMI-AUTO SMT



Мы обеспечиваем вас semi автоматические и полноавтоматические машины собрания smd в Китае


Эта semi автоматическая matic линия включая машины мембраны (также смогите изменить зависит от ваших требований)



1, смеситель затира припоя

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 0

Semi автоматическая matic спецификация смесителя затира припоя производственной линии smt:



Рабочий потенциал смесителя затира припоя Электропитание: ВАРИАНТ AC220V/110V
Припаяйте ход суда смесителя затира Революция руки RotationSpeed1400RPM: Коэффициент скорости 400RPM: Вращение 4:1 1400RPM: 350PRM
Припаяйте производительность работы смесителя затира
Контейнер 500 g/1000 g (приспособление необходимо заменить)
Пошевелите 2 консервной банки затира припоя в то же время 500G1000g деятельность одного/2 контейнера.
Время смесителя затира припоя смешивая Минуты Workingtimer1-99 цифров регулируемые
Деятельность смесителя затира припоя Рабочая кнопка легкого прикосновения, легкая для того чтобы работать
Функция приспособления смесителя затира припоя Удержание всеобщего приспособления, соответствующего для всех видов консервных банок затира припоя бренда
Припаяйте шум хода смесителя затира Зашумите низкий идущий шум <35db>




2, принтер восковки стандарта semi автоматический для сборочного конвейера SMD

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 1

Зона печатания ВАРИАНТ 300×400mm/500/600/800
Размер субстрата 300×500mm
Толщина субстрата 0.2-2.2mm
Фиксированное положение печатания PCB наружный или располагать Pin
Настраивать Bedplate Фронт/Back±10mm R/L±10mm
Печать точности ±0.05mm
Повторимость машины ±0.02mm
Минимальное расстояние 0.35mm
Польза компрессора воздуха 4-6Kgf/Cm2
Используйте электропитание 220V 50/60Hz 100W
Размер l машины * w * h 800×1000×1650mm/
Вес машины 300Kg
интерфейс Английский/китайский




3, SM481 ПЛЮС выбор Hanwha и машина места

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 2

СПЕЦИФИКАЦИЯ:



1, дизайн руки 10 ртов одиночный, максимальная скорость может достигнуть 40000CPH.



2, польза камеры летания + фиксированное идентификация камеры, значительно улучшить способность больших компонентов устанавливают.

В дополнение к обычным материалам внутри держатель 0402, оно имеет превосходную стабильность в держателе BGA, IC, CSP и других больших и среднего размера материалах.





3, дизайн монорельса, опционная максимальная конфигурация размера 1500x460 входного сигнала PCB.

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 3


СПЕЦИФИКАЦИЯ ТРАНСПОРТЕРА PCB SMT:

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 4

Модель 500MM 600MM 800MM 1000MM 1200MM 1500MM
Размер плана 500*670*880 mm 600*670*880 mm 800*670*880mm 1000*670*880mm 1200*670*880mm 1500*670*880mm
Ширина PCB 500*50~350 mm/460MM 600*50~350 mm/460MM 800*50~350 mm/460MM 1000*50~350 mm/460MM 1200*50~350 mm/460MM 1500*50~350 mm/460MM
Скорость передачи 0-12m/Min
Транспортер Direcion LEFT-RIGHGT/RIGHT-LEFT
Электропитание AC220V/110V 50/60HZ
Сила главного мотора 15W
Край Fiexed следа переднее фиксированное (задние фиксированные)
Высота перехода 900±20mm
Чистый вес 41kg 48.7kg 48.9kg 55KG




ПЕЧЬ REFLOW 6ZONE SMT ДЛЯ СБОРОЧНОГО КОНВЕЙЕРА SMD:

Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 5

Данные по машины
Модельный размер: L3800×W1000×H1450mm
Электропитание: 3¢ 380V 100A 50/60HZ
Начало силы: 0KW нормальная работая сила 6.0KW
Вес: 700KG

Часть передачи
Пояс сетки нержавеющей стали B в форме + очерненный и затвердетый ведущий брус
Ширина 400MM пояса сетки, ряд регулировки ширины ведущего бруса: 50MM-350MM
Направление передачи: от левое или от праволевое опционного
Скорость передачи: регулировка скорости преобразования частоты 0-5M/min
Высота пояса сетки от земли: 900MM±0MM

Нагревая характеристики
Вся машина конструирована для неэтилированного процесса
Нагревая зона: вверх по 6 вниз с 6
Охлаждая область: двухслойная вентиляторная система охлаждения постоянн-подачи
Длина нагревая зоны: 300MM
Время разогрева: нормальная температура для того чтобы установить ≤ 0min времени температуры
Нагревая последовательность: топление от середины к обеим сторонам по-одному, сохраняющ 1/3 из электричества
Точность контроля температуры: ±°C (в зависимости от высоты печи)
Проведение изоляции: температура верхней крышки не превышает 45 градусов на высокой температуре 50 градусов
Метод контроля температуры: цепь баланса + регулировка аналогового напряжения
Зоны верхней и более низкой температуры можно независимо эксплуатировать и контролировать

нагревая части
Импортированный высокотемпературный устойчивый мотор, переменная частота для того чтобы отрегулировать колесо ветра для того чтобы транспортировать ветер.
Труба жары никеля нержавеющей стали, с теплоотводом для даже топления
Время обнаружения температуры увеличено от первоначальных 3 секунд к 0,1 секунд
Эффективно ускорьте ход воздуховода для того чтобы обеспечить достаточный обеспечивая циркуляцию том воздуха
Принудили прибор вентиляции для обеспечения что пар потока не протекает

Часть передачи
Губернатор цифров, коэффициент коробки передач 1:150 мотора Тайваня STK
Пояс сетки можно отрегулировать свободно
Передача двойной шестерни одновременная, стабилизированная деятельность
Система ролика тавота заполняя,

структура тела
Общей структура сваренная рамкой, крепкий и прочный
Краска для пульверизатора компьютера, поверхность ровна и текстурирована
Подогревая и суша зона расширена в структуру, так, что будут усилены способность чистки оксидации пусковой площадки оборудования и способность спасения канифоли.
Электрический цилиндр открытый/близкая система крышки.
Двойная система управления отверстия крышки (отверстие крышки весны газа + отверстие крышки цилиндра)
Отделяемые интерфейсы между всеми цепями контролируемыми электрической коробкой ниже и внутренним танком, который удобен для разъединения во время обслуживания и замены частей. Осуществите похожее на дурак обслуживание
Задняя крышка обеспечена с ремонтоспособным окном. Удобно для обслуживания
Обогревательная труба/аппаратура полупроводниковых/контроля температуры принимают модульное проектирование, которое удобно для обслуживания
Двойной охлаждать на верхних и более низких сторонах выхода, скорость регулируем
Верхний и более низкий вкладыш заполнен с теплоизолирующим материалом высокой эффективности под высоким давлением
Представление электрических и контроля
Предварительное компьютерное управление PLC+ промышленное, программное обеспечение теста температуры печи Тайваня Xinjie, компьютер может бежать нормально когда оно разбивает
Постоянн низкоточное защищает обогревательную трубу/цепь полупроводниковых/контроля температуры от удара сильного тока и увеличивает срок службы.

Установленный протектор утечки
Температура слишком высокая или слишком низкая функция сигнала тревоги
температура Само-набора ультравысокая, автоматически отрезок с нагревая силы
Электропитание UPS Santak бесперебойное, автоматическая деятельность после отказа источника питания
Сильные тест кривой температуры и функция анализа, которая может встретить анализ параметра различных процессов, имеют функцию умного диагноза недостатка, и могут автоматически показать различные недостатки в списке сигнала тревоги
Файл можно назвать и сохранить согласно продуктам потребителя различным. Когда потребитель изменяет продукт, ему только нужно выбрать соответствуя файл для того чтобы отрегулировать параметры оборудования.
Система имеет автоматический диагноз недостатка, ультра-низкий сигнал тревоги температуры, и может автоматически установить время остывания после выключения.
Контролируйте скорость вентиляторного двигателя в этапах (нагревая компенсационной поверхности + независимом регулировании главной сваривая области), режима stepless скорости регулированного
Система автоматически остановит нагреть и впишет охлаждать согласно условию сверх-температуры
Уникальный режим контроля цепи баланса, период сканирования автоматическ-регулировки температуры 0,1 секунды, уменьшая полупроводниковый выход и достигая влияния энергосбережения. Стабилизированный контроль температуры и уменьшенный шум кривой
С функцией предохранения от задержки выключения, после выключения, оно будет охлажено самолетом согласно заранее поставленному времени.

Система охлаждения
Охлаждая метод: верхняя и более низкая двойная система охлаждения, охлаждая скорость проконтролирована путем регулировать охлаждая угол.
Охлаждая количество: двухступенный охлаждать, (охлаждать колеса ветра пористый + постоянн настоящее принудительное охлаждение вентилятора)
Система спасения канифоли/выхлопного газа



Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 6Линия CPH производственной линии 18000 до 30000 экономики Semi автоматическая SMT PCB оборудования 7
