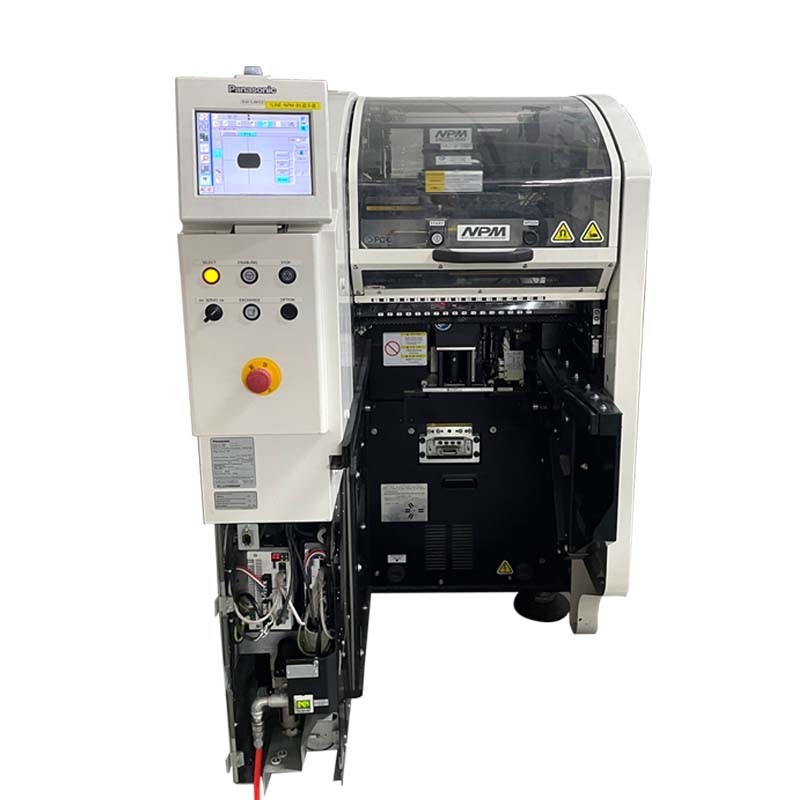

выбор npm-d d2 d3 Panasonic и машина места

Модель: NPM-D3

Размер доски (mm) *1:
Двойная майна: L50×W50~L510×W300
Одиночная майна: L50×W50~L510×W590
Время перестроения доски:
Двойная майна: 0 seconds*Can не секунды 0 когда время цикла под 3,6 секундами.
Одиночная майна: 3,6 seconds*When используя типа коротк спецификацию транспортера.
Электропитание: Трехфазное AC200, 220, 380, 400, 420, 480V, 2.7kVA
Воздух Supply*2: 0.5MPa, 100L/min (A.N.R.)
Размеры оборудования (mm) 2: W832×D2652×H14443*4
Вес: 1680kg (главный блок только; смогите поменять в зависимости от опционных компонентов)
Варианты размещения главные:

Облегченная голова 16 сопл (с 2 оружиями) - НА высоком промышленном режиме
Скорость размещения: 84 000 CPH (0,043 секунды/компонент)
IPC9850: 63 300 CPH*5
Точность размещения (Cpk≧1): ±40μm/component
Компонентный размер (mm): 0402 chip*7~L6×W6×T3
Компонентная поставка:

Ширина ленты: 8/56mm
лента 8mm: Максимальные 68 майн (с фидером одиночного вьюрка 8mm тонким и двойным фидером вьюрка, небольшим вьюрком)
Варианты размещения главные:

Облегченная голова 16 сопл (с 2 оружиями) - С высокого промышленного режима
Скорость размещения: 76 000 CPH (0,047 секунды/компонент)
IPC9850: 57 800 CPH*5
Точность размещения (Cpk≧1): ±30μm/component (±25μm/component*6)
Компонентный размер (mm): 030 chip*7~L6×W6×T3
Варианты размещения главные:

голова 12-nozzle (с 2 оружиями)
Скорость размещения: 69 000 CPH (0,052 секунды/компонент)
IPC9850: 50 700 CPH*5
Точность размещения (Cpk≧1): ±30μm/component
Компонентный размер (mm): 0402 chip*7~L12×W12×T6.5
Варианты размещения главные:

голова 8-nozzle (с 2 оружиями)
Скорость размещения: 43 000 CPH (0,084 секунды/компонент)
Точность размещения (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP под 12mm
Компонентный размер (mm): 0603 chip~L100×W90×T28
Ручка: Максимальные 8 майн, поднос: Максимальные 20 (с 1 фидером подноса)
Варианты размещения главные:

голова 2-nozzle (с 2 оружиями)
Скорость размещения: 11 000 CPH (0,327 секунды/компонент)
IPC9850: 8 500 CPH (0,423 seconds/QFP)
Ширина ленты: 8/56/72/88/104mm

Машина установки модуля Panasonic NPM-D3 высокоскоростная имеет следующие режимные характеристики:

Высокая урожайность в единственную поверхность: Через всестороннюю физическую производственную линию собрания, достигните высокого выхода установки и осмотра, и улучшите эффективность продукции.

Гибкость системы: Клиенты могут свободно выбрать линию фактического производства согласно их потребностям и свободно установить положение бованки изделия через функцию подключей и играй.

Функция системного руководства: Управление инструмента общее производственных линий, мастерских, и фабрик через системное программное обеспечение, включая динамические контроль и поддержку для запланированной продукции.

Множественные устанавливая варианты: NPM-D3 приходит с головами установки сопла легковеса 16, 12 головами установки сопла, сопло 8 устанавливая головы, и 2 головы установки сопла, которую можно выбрать согласно вашим потребностям.

Двухдорожечная функция печати: NPM-D3 поддерживает двухдорожечное печатание и сразу соединено к двухдорожечной машине модуля NPM-D3 на печатая начале.

Особенности системного программного обеспечения: NPM-D3 оборудовано с различными функциями системного программного обеспечения, включая систему управления высотой установки, систему наведения деятельности, систему APC, компонентный вариант тарировки, автоматический вариант вырезывания машины, и верхний вариант связи.

Многофункциональная производственная линия: Принимающ двухдорожечные конвейерные ленты, разные виды субстратов можно смешать и произвести внутри такая же производственная линия.

Общий, машина установки модуля Panasonic NPM-D3 высокоскоростная имеет характеристики высокой производственной мощности, высокой точности, гибкости, и многосторонности, обеспечивая эффективные устанавливая решения.
