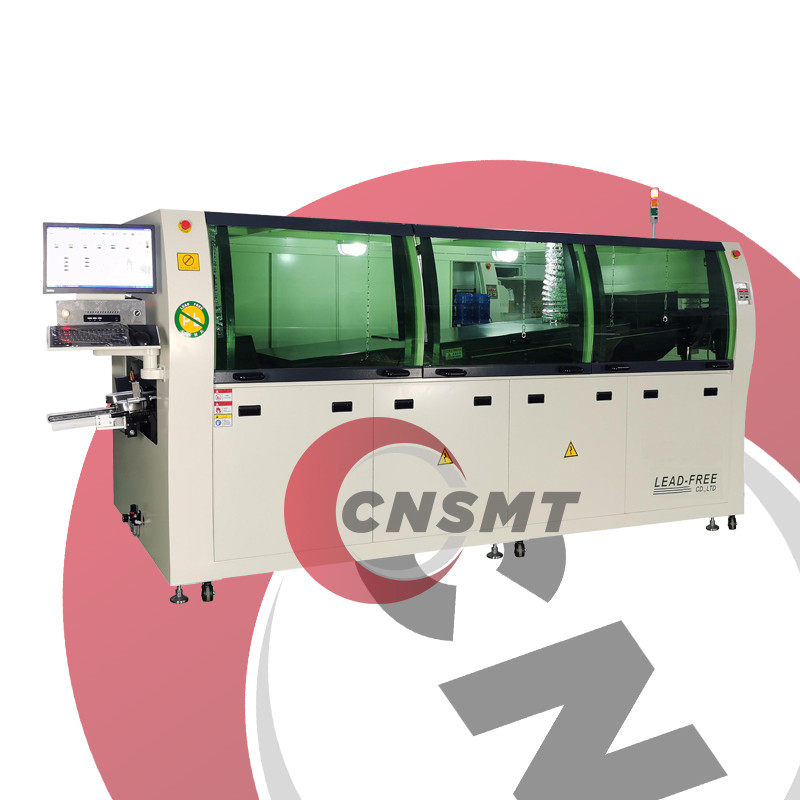

MSD-350C-LF Бессвинцовая волновая паяльная машина Автоматическая волновая паяльная машина

1Обзор основных параметров

Номер модели

XD-350C-LF (предполагается, что это модель безсвинцовой волновой сварки Xindong Technology)

Применяемая технология

Процесс сварки без свинца (совместим с Sn/Ag/Cu, Sn/Cu и другими безсвинцовыми сварками)

Требования к мощности

Трехфазный AC380V, 50 Гц (промышленный стандарт)

Общая мощность

Общая мощность: Приблизительно 25-36 кВт (ссылка 25 кВт аналогичных моделей GSD-WD350CE и 36 кВт TB980C)

Размер тела

Длина примерно 4-4,5 м (например, GSD-WD350CE 4470 мм, HRD-350 4120 мм)

2Транспортная система

Размер платы ПКБ

Максимальная ширина: 350 мм (суффикс модели "350C" обычно соответствует максимальной ширине пластины 350 мм)

Регулируемый диапазон: 50-350 мм (промышленная конструкция)

Скорость передачи

0.5-2m/min (см. диапазон скоростей передачи XD-250ML-LF)

Структура трансмиссии

Двойная цепочка из титанового сплава с крючком и когтями (устойчивость к деформации, коррозионная стойкость)

Импортируемые двигатели привода (например, цилиндры Panasonic или SMC)

3Система предварительного нагрева

Прегревательная секция

Трехступенчатый независимый контроль температуры (промышленная стандартная конфигурация, такая как GSD-WD350CE трехступенчатое предварительное нагревание)

Температура предварительного нагрева

Температура в помещении ~ 250°C (PID-управление с закрытым контуром для удовлетворения высоких температурных потребностей в безсвинцевом оборудовании)

Способ нагрева

циркуляция горячего воздуха или инфракрасное отопление (модульная конструкция необязательна)

4Система оловянной печи

Мощность цинковых печей

400-500 кг (см. 500 кг GSD-WD350CE и 430 кг TB980C)

Тип гребня

Двойной гребень волны (турбулентная + адвекционная волна), высота 0-16 мм регулируемая

Точность регулирования температуры

±1-2°C (внешнее PID-нагревание, быстрое нагревание и противовосстановочный олово)

Материалы и техническое обслуживание

Печь из титанового сплава (устойчивая к коррозии, подходящая для сварки без свинца)

Автоматическая конструкция отходов (снижение частоты ручной очистки)

5Система управления

Интерфейс работы

Промышленный компьютер + сенсорный экран (система Windows, поддержка переключения на английский и китайский языки)

Интеллектуальная функция

Хранение температурной кривой / вызов, самодиагностика неисправностей, автоматический переключатель

Подсчет и регистрация производства (необязательная функция внешней печати)

6. Другие функции

Система распыления

Противопожарное распыление под постоянным давлением (таиванская лаковая кладовая, равномерная атомизация)

Автоматическое регулирование ширины распылителя (для различных размеров ПКБ)

Система охлаждения

Принудительное охлаждение воздухом (температура выхода ≤10°C, быстрое охлаждение для уменьшения теплового напряжения)

Проектирование безопасности

Защита от перегрузки, кнопка аварийной остановки, сигнализация уровня жидкости и т.д.
