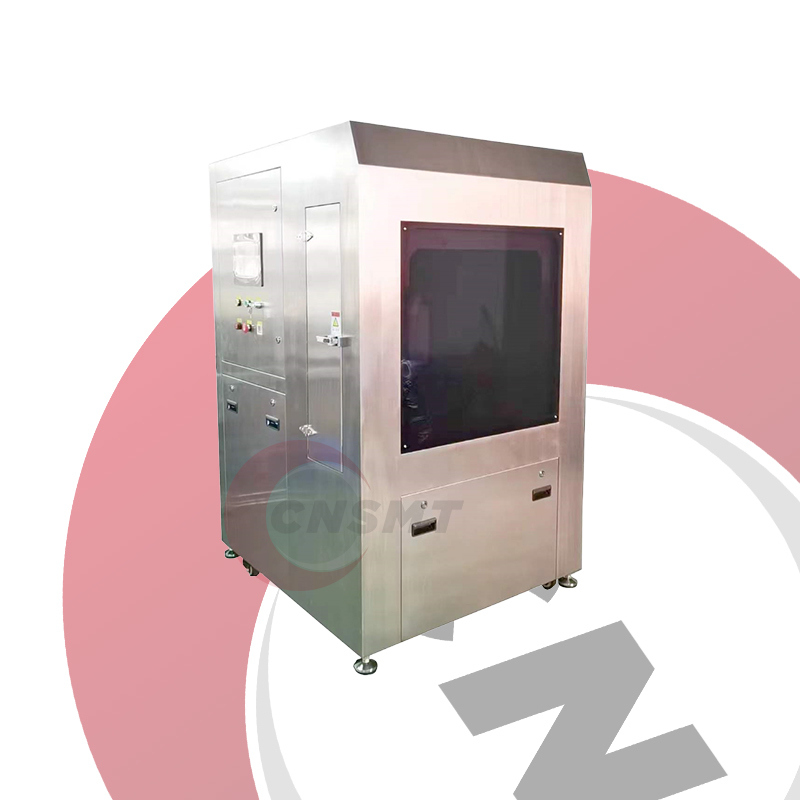

JEH-300C Офлайн ПКБ водяная очистная машина

JEH-300C Автоматическая установка для жидкостной очистки печатных плат

JEH-300C Автоматическая установка для жидкостной очистки печатных плат

I. Обзор и характеристики машины

1. Особенности продукта

Автоматическая установка жидкостной очистки печатных плат JEH-300C - это экономичная система пакетной очистки, которая удаляет различные остатки с электроники и трафаретных масок, включая, помимо прочего: водорастворимые остатки, RMA (канифоль мягко активированная), бессвинцовые флюсы, соли для гальванических покрытий, отпечатки пальцев, пыль и шарики припоя. Разработанная с использованием концепции очистки среднего давления/высокого потока от U.S. TDC, она отличается высокой эффективностью, низкой стоимостью и удобным обслуживанием форсунок/трубопроводов.

Разработанная для очистки флюса печатных плат малого и среднего объема, JEH-300C выполняет промывку, ополаскивание и сушку в одной камере. Она повышает качество очистки для очистки печатных плат с различными вариантами. Вместимость камеры и резервуара может быть масштабирована в соответствии с требованиями заказчика, что снижает расход химикатов. Преимущества включают конкурентоспособные цены, превосходную производительность, отличные результаты очистки и высокое соотношение цены и качества, что делает ее ведущим отечественным конкурентом в области автономной очистки. Конструкция из коррозионностойкой нержавеющей стали. ПЛК + сенсорный HMI обеспечивают интуитивно понятное управление.

II. Основные характеристики продукта

• ПЛК + сенсорная удобная платформа HMI
• Оптимизированная для обслуживания структура: Зарезервированные точки доступа для вентиляторов, фильтров и т. д.
• Комплексная система очистки: Тщательно удаляет органические/неорганические поверхностные остатки
• Полностью автоматизированный процесс: Промывка, ополаскивание, сушка завершены в одной компактной камере
• Полная видимость процесса: Смотровое окно со светодиодным освещением для мониторинга в реальном времени
• Большая производительность очистки: 1000 мм (Д)800 мм (Ш)40 мм (В) однослойная конструкция вмещает более крупные изделия и обеспечивает более высокую производительность
• Оптимизированная конструкция форсунок: Постепенное увеличение распределения слева/справа повышает эффективность; ступенчатое распределение сверху/снизу устраняет слепые зоны
• Регулируемое давление форсунок: Предотвращает риски столкновения/разбрызгивания для небольших изделий при распылении под высоким давлением
• Стандартная система нагрева разбавительного бака: Повышает эффективность и сокращает время цикла
• Большой сенсорный интерфейс: Надежный цветной сенсорный экран позволяет настраивать параметры процесса
• Высокие стандарты чистоты: Ионное загрязнение соответствует IPC-610D Class III (<1,56μг/см²) и MIL-28809 Class I
• Гибкое смешивание химикатов: Ручное добавление или автоматическое смешивание воды DI/химикатов (5%-25%)

III. Поток процесса очистки

Автоматическая установка очистки печатных плат JEH-300C состоит из трех этапов процесса: этап химической очистки, этап ополаскивания чистой водой и этап сушки горячим воздухом под высоким давлением.

Загрузка

• Однослойная стойка для материалов (поддерживает многослойную загрузку)
• Толкающе-тянущая подающая стойка
• Защелкивающиеся двери/окна (легкое открывание/закрытие)

Процесс химической очистки

• Пополнение химикатов: Вода DI закачивается в резервуар + добавляется пропорциональное количество чистящего средства
• Слив: Раствор после очистки сливается
• Работа: Смесь воды DI/растворителя закачивается в резервуар для очистки при заданной температуре

Процесс ополаскивания растворителем

• Пополнение: Вода закачивается из внешнего резервуара в камеру
• Работа: Вода закачивается в очистительные трубы при заданной температуре
• Слив: Раствор сливается через вспомогательный насос

Процесс ополаскивания чистой водой

• Пополнение: Вода закачивается из внешнего резервуара в камеру
• Работа: Вода закачивается в очистительные трубы при заданной температуре
• Слив: Раствор сливается через вспомогательный насос

Процесс сушки

• Работа: Фильтрованный сухой воздух принудительно нагнетается в камеру
• Конфигурация воздушного ножа: Обеспечивает равномерную сушку
• Температура сушки: От комнатной до 99°C

IV. Часто задаваемые вопросы (FAQ)

В1: Для очистки каких типов печатных плат подходит JEH-300C?

A:
JEH-300C предназначен для очистки печатных плат небольшими и средними партиями с высокой надежностью, включая:

• Удаление остатков канифоли/флюса после пайки SMT/DIP

• Остатки паяльной пасты, пыль и масла от процессов сборки

• Применения с высокой надежностью (автомобильная, медицинская, аэрокосмическая электроника)

• Прототипирование НИОКР, переделка плат и гибкое мелкосерийное производство

В2: Каковы преимущества жидкостной очистки по сравнению с традиционной очисткой растворителями?

A:
Жидкостная очистка предлагает превосходные экологические, безопасные и устойчивые преимущества:

• ✅ Экологичность: Низколетучие водные агенты соответствуют нормам RoHS/REACH

• ✅ Безопасность: Невоспламеняющиеся, снижает опасность в мастерской

• ✅ Совместимость: Щадящее воздействие на большинство компонентов, идеально подходит для сложных сборок

• ✅ Экономичность: Более низкие затраты на расходные материалы и более простая очистка сточных вод

В3: Может ли JEH-300C очищать печатные платы с компаундом или чувствительными компонентами?

A:
Да, с оптимизированными протоколами:

• Регулируемое давление распыления (0,5–2 бар) и температура (RT–60°C) минимизируют нагрузку

• Отправьте образцы для проверки совместимости до полномасштабной очистки

• Избегайте плат с незащищенными электролитическими конденсаторами, механическими разъемами или бумажными этикетками

В4: Как система обеспечивает полную сушку без водяных пятен?

A:
Трехступенчатая технология сушки:

1. Мощное ополаскивание: Деионизированная вода удаляет остаточные загрязнения

2. Прецизионная сушка горячим воздухом: Регулируемый поток воздуха 40–80°C проникает в зазоры между компонентами

3. Равномерное испарение: Конструкция воздушного потока в камере устраняет ловушки влаги
   Сопротивление поверхности после сушки >10¹⁰ Ω соответствует стандартам чистоты IPC.

В5: Как гарантируется последовательность процесса?

A:

• Полная автоматизация: Управление ПЛК/сенсорным экраном с предустановленными рецептами очистки/сушки

• Управление одним касанием: Минимизирует человеческие ошибки

• Мониторинг в реальном времени: Отслеживаются параметры температуры, давления и жидкости; автоматические аварийные сигналы
