Конвейерная лента сборочного конвейера 0.65MPa Samsung HANWHA SMD для бытовой техники

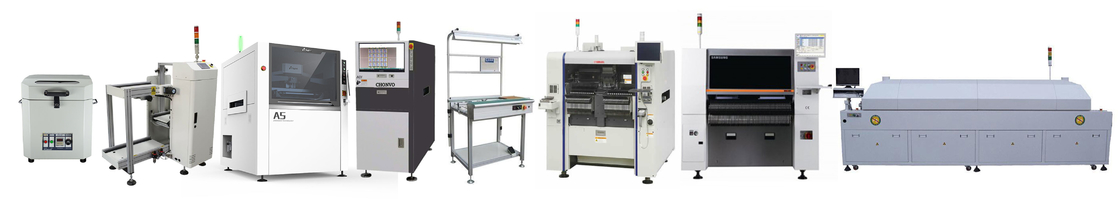

Сборочный конвейер Samsung /HANWHA SMT
Сборочный конвейер Samsung /HANWHA SMT одна из самых популярных машин smt, CPH от 40000 до 200000 зависит от вашей просьбы, и вашего бюджета.
CNSMT обеспечивают вам все уровни машин сборочного конвейера smt Samsung /HANWHA в Китае, с конкурентоспособной ценой и хорошим обслуживанием для вас.
Спецификации машины выбора и места ВЫБОРА Samsung /HANWHA:
Машина размещения машины SM471plus/SM481plus/SM482plus/DECAN размещения Hanwha машины размещения HANWHA соответствующая для:
1. Индустрия бытовой техники: кондиционеры, холодильники, стиральные машины, нагреватели воды, плитаи индукции, etc.;
2. Автомобильная промышленность: аппаратура автомобиля, электропитание автомобиля, аудио автомобиля, источник света автомобиля, etc.;
3. Индустрия СИД: Лампы СИД, крытые освещая приборы, на открытом воздухе освещая приборы, промышленное освещение, etc.;
4. Бытовая электроника: мобильные телефоны, тетради, ПК, мобильные электропитания, доски предохранения от батареи, умные пригодные для носки приборы, умные дома, etc.;
5. Все другие электронные категории;
HANWHA Mounter Hanwha Mounter SM481plus
Располагать: камера летая + фиксированная камера (опционная)
Устанавливать номер оси: 10 ось x1 консольная
Устанавливать скорость: 40 000 CPH (самое лучшее условие)
Соответствуя компоненты:
01005 | 42mm (h 15mm)
Размер PCB (mm):
(l) X 400 460 (w) 510 (l) x 460 (w) (вариант)
610 (l) x 510 (w) (вариант) 740 (l) x 460 (w) (вариант)
Толщина PCB: 0.38-4.2mm
Количество фидеров (стандарта 8mm): 120ea/112ea
Энергопотребление:
Электропитание AC200/208/220/240/380/415V (50/60HZ, 3Phase)
Max.4.7kva
Потребление 0.5-0.7MPa воздуха (5-7kgf/cm2) 160N/min
Размеры: 1 650 (l) x 1 680 (d) x 1 530 (h)
Вес: о 1655kg
Высокоскоростные принтеры восковки SMT:
МОДЕЛЬ CNSMT-ASE
|
Автоматические спецификации машины принтера затира припоя: |
|
Модель Ase |
|
Размер 370X370mm рамок экрана минимальный |
|
Размер 737X737mm Макс |
|
Толщина 25~40mm |
|
Размер 50X50mm PCB минимальный |
|
Размер 400X340mm PCB Макс |
|
Толщина 0.4~6mm PCB |
|
Коробоватость <1% коробоватости PCB |
|
Высота 900±40mm перехода |
|
Направление перехода левое; Праволевый; Лев-левый; Прав-правый |
|
Левый; праволевый; лев-левый; прав-правый |
|
Скорость перехода Макс 1500mm/S Programmable |
|
Положение доски |
|
PCB располагая таблицу метода магнитную Pin/Up-down поддержки системы поддержки отрегулированную/supportblock |
|
вручную магнитные платформа *Lift *Needle/Adjustable/блок контура |
|
Зажимать сторону системы зажимая, сопло вакуума, сторона зажимая, сопло вакуума |
|
Печатающие головки головы печати 2 независимые моторизованные |
|
2 независимых непосредственн-соединенных мотора для того чтобы управлять головой печати |
|
Скорость 6~200mm/sec скребка |
|
Управление мотора давления 0~15Kg скребка |
|
Угол 60°/55°/45° скребка |
|
Тип тип нержавеющая сталь скребка скребка (стандарт), пластиковый скребок |
|
Скорость 0.1~20mm/sec разъединения восковки Programmable |
|
Очищая система сухая, влажный, вакуум (Programmable) сухой, влажный, вакуум |
|
Ряды регулировки таблицы x: ±10mm; Y: ±10mm; θ: ±2° |
|
Управление регулировки таблицы |
|
Управление регулировки таблицы линейного мотора |
|
Машина параметров машины |
|
Повторите точность ±0.01mm положения |
|
Печать точности ±0.025mm |
|
Время цикла <7s> |
|
Время перестроения продукта <5min> |
|
Воздух требовал 4.5~6Kg/cm2 |
|
AC потребляемой мощности: 220±10%, 50/60HZ 1Φ 3KW |
|
Управление ПК метода контроля |
|
Машина проставляет размеры 1220 (l) X1355 (w) X1500 (h) mm |
|
Вес машины приблизительно: 1000Kg |
Высококачественная печь TSM800 Reflow бренда CNSMT Китая
