Принтер восковки сборочного конвейера GD450+ Smt YAMAHA YSM20R SMD

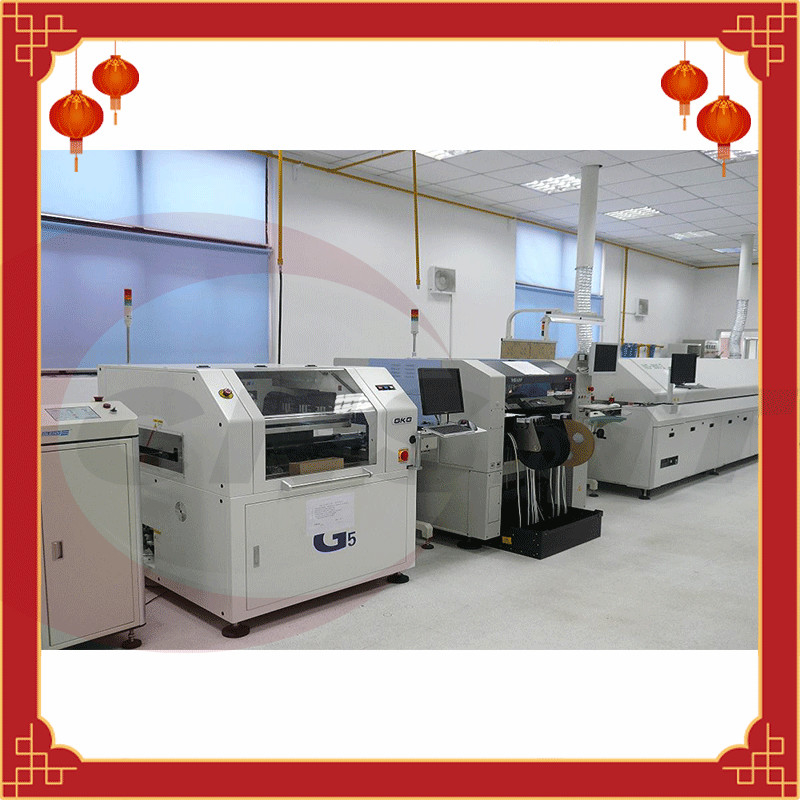

Сборочный конвейер YAMAHA YSM20R SMT
Машина размещения серии YSM начального уровня которая совмещает быстрый ход и многосторонность, и достигает высокого уровня мира возможности размещения среди такого же ровного models*
Основная машина размещения отличая 3 «1" s для того чтобы достигнуть окончательного
Гибкая поддержка для различных мест продукции
Различные функции для обеспечения стабилизированной продукции
※: Сравненный с возможностью размещения (CPH) такой же ровной машины размещения с одиночным лучем/одиночной головой размещения под самыми лучшими условиями. (Результаты обзора компании в январе 2017)
Параметры машины YSM10 размещения блока Yamaha небольшие:
1. Размер субстрата цели: L510 x W460 mm~L50 x W50 mm. Используйте опционные аксессуары, смогите соответствовать субстрату L610mm
2. Устанавливать емкость: HM устанавливая спецификации головы установки спецификаций HM5 головы (10 сопл) (5 сопл). 46,000CPH (под хорошими состояниями компании) 31,000CPH (под хорошими состояниями компании)
3. Mountable компоненты: 03015~W55 x L100mm (*pass W45mm для идентификации сегментации), высота под 15mm. ※ Если компонентное height* превышает 6.5mm, то, или компонентное size* превышает 12mm x 12mm, камера мульти-зрения необходимо (опционная конфигурация)
4. Точность размещения нашей компании хороша (при использовании стандартных компонентов для оценки): ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)
5. Число фидеров которые можно установить: фиксированный шкаф фидера: 96 больше (преобразованный лентой 8mm) подносов: 15 типов
6. Спецификация силы: трехфазный AC 200/208/220/240/380/400/416V±10%50/60Hz
7. Источник подачи воздуха: над 0.45MPa, чистый и сухой
8. Размеры: L1,254 x W1,440 x H1,445mm
9. Вес основного корпуса: о 1,270kg
Особенности машины YSM10 размещения YAMAHA:
1. Начального уровня модель поверхностного mounter с представлением 46,000CPH для того чтобы достигнуть мира ** в таком же уровне 1 луча и 1 головы размещения;
2. Сравненный с предыдущими моделями, скорость увеличивала больше чем 25%, достигающ возможности размещения мира самой лучшей в таком же уровне. Она оборудована с головой размещения HM. Она использует новую просматривая камеру которая улучшает способность ответить компонентам;
3. Гибкая поддержка для места продукции;
4. Осуществите функцию стабилизированной продукции;
5. продукция высоко-гибкости Мульти-модуля.
Высокоскоростные принтеры восковки SMT:
GD450+
intruduction детали:
1. точность принтера затира припоя
GTS предназначило численную модель вычисления, повторение располагая σ @6, ≥ 2,0 микронов точности ±12.5 (±0.0005») Cp
2. особенная платформа регулировки для принтера затира припоя HTGD
Приводной механизм модуля высоко-ригидности UVW GTS особенный и перевернутый механизм Z-оси треугольника поднимаясь эффектно улучшить стабильность регулировки платформы, осуществляют ультра-точную передачу под регулировкой микро-движения, и делают машину соотвествовать печатания более высокой точности. Структура проста и надежна, и регулировка удобна. Она может быстро осуществить автоматическое регулирование поднимаясь высоты игл PIN доск PCB различных толщин.
3. Programmable плавая само-регулируя приводы шагая мотора голова печати принтера затира припоя
Независимый непосредственн-соединил управление шагая мотора, встроенное ** система управления давления, может точно определить первоначальное значение давления скребка, без учитывать тип, длину, вес или толщину лезвия скребка. Programmable достигнуть гибкого процесса печати; Он конструирован для различных требований к давления спереди и сзади скребка и стабильность подниматься для предотвращения утечки затира припоя и лезвия имеет некоторый гибкий зажимая дизайн. Давление скребка, поднимаясь скорости, скорости печати, и ряд печати все программное обеспечение регулируемое, и его для клиента обеспечивает разнообразие demolding методы для того чтобы приспособиться к различным доскам PCB с различными требованиями к олова, обеспечивая клиентов с хорошей платформой управлением печати.
4. система позиционирования PCB печатной машины HTGD
Привод плоского ремня, эффектно улучшить емкость и скорость ведущего бруса; привод stepper мотора, programmable осуществить различные скорости и действия транспорта; ведущий брус нового понятия, безшовная передача для обеспечения надежности транспорта PCB; приспособительная толщина доски PCB, больше процесса производства удобного; программное обеспечение может отрегулировать давление и эластичное бортовое давление, и может быть оборудовано с общим вакуумом полости всасывания на дне и многопунктовым частично вакуумом на дне.
5. очищая система
Автоматическая очищая структура; высокомощный вентилятор и вакуум Venturi генератор, который нужно вакуумировать; 3 метода чистки сухого, влажного, и вакуума, и можно свободно совместить. Потребители могут установить цикл чистки, время и параметры скорости согласно фактическим потребностям; длина обтирая бумага всеобщая, легкая для того чтобы демонтировать и сохранить ресурсы; мягкая и износоустойчивая резиновая обтирая плита, чистая тщательно и легкая для того чтобы демонтировать.
6. сильно способная к адаптации стальная рамка сетки зажимая систему
Осуществите печатание рамок экрана различных размеров (370mm x 470mm~737 mm x 737 mm), и смогите осуществить быстрое изменение моделей в производственном процессе; автоматический располагать в направление y.
7. электрическая система управления
Польза само-разработанных модульных интегральных схема безопасна и легка для поддержания; систему управления индустрии самую предварительную промышленную можно использовать для того чтобы доработать параметры машины во время движения.
8. изображение и оптическая система принтера затира припоя
Новая оптически система пути--равномерный свет кольца и свет высоко-яркости коаксиальный, соединенный с функцией бесконечно регулировать яркость, делают все типы Марк пункты можно хорошо определить (включая неровные пункты Марк), соответствующий для залуживанный залуживать, Мед-покрытый, позолоченный, FPC и другие типы PCBs с другими цветами. Четырехпроводной источник света регулируем, telecentric объектив, стальная сетка и доска PCB загорена в то же время.
9. простой и легкий в использовании графический китаец/английский интерфейс деятельности для принтера затира припоя
Используйте операционную систему Windows XP и независимо начатое графическое взаимодействие человека и машны: особенно для влияния навигации программных файлов, которое удобно для всех операторов быстро для того чтобы ознакомить с деятельностью; китайцы меню-стиля/английское переключение, журнал деятельности, показатель недостатка/самодиагностирование недостатка/подсказка анализа недостатка/светлый сигнал тревоги и другие функции делают деятельность простым и удобным.
10. 2D осмотр печатания затира припоя качественный и анализ SPC
2D функция может быстро обнаружить плохие печатая проблемы как смещение, меньшее олово, отсутствующее печатание, и даже олово, и пункты обнаружения можно увеличить произвольно; Программное обеспечение SPC может проанализировать индекс машины CPK через образец собранный машиной для обеспечения качества печати
| Параметры PCB автоматической печатной машины зрения | |
| размер доски *Large (x x y) | 450mm x 320mm |
| размер доски *Small (x x y) | 50mm x 50mm |
| Толщина PCB | 0.4mm~6mm |
| Коробоватость | Максимальная диагональ 1% PCB |
| вес доски *Large | 6Kg |
| Зазор края доски | Сформированный до 3 mm |
| зазор *Large нижний | 16mm |
| Скорость передачи | 1500mm/sec (Макс) |
| Высота передачи от земли | 900±40mm |
| Направление следа транспортера | Левый, праволевый, лев-левый, прав-правый |
| метод передачи | рельс перехода Одн-раздела (вариант: рельс 3-раздела) |
| PCB зажимая метод | Сплющена верхняя параллельная строка 4-стороны отжимая механизм доски, программное обеспечение может отрегулировать эластичное давление стороны, нижний многопунктовый частично вакуум или затягиван весь вакуум полости всасывания, край запирая субстрат (вариант) |
| Метод поддержки доски | Магнитное кольцо, блок контура, особенное приспособление workpiece, решетка-Lok (вариант) |
| Параметры печатания автоматического принтера зрения | |
| Голова печати | 2 независимых непосредственн-соединенных привода мотора, пневматическ-электрическая голова привода (вариант), голова печатания короткозамкнутого витка (вариант) |
| Размер рамки шаблона | 420mm x 500mm~737 mm x 737 mm |
| зона печатания *Large (x x y) | 450mm x 320mm |
| Тип шабера | Стальной скребок/резиновый скребок (угол 45°/55°/60° согласно выбору процесса печати соответствуя) |
| Длина шабера | 220mm~500mm |
| Высота шабера | 65±1mm |
| Толщина лопасти | покрытие углерода 0.25mm похожее на Диамант |
| Режим печатания | Одиночное или двойное печатание скребка |
| Длина Demoulding | 0,02 mm к 12 mm |
| Скорость печатания | 6 mm/sec к 200 mm/sec |
| Печать давления | 0.5kg к 10Kg |
| Печать распорядка | ±200 mm (от центра) |
| Параметры изображения автоматического принтера зрения | |
| Область видимости изображения (FOV) | 6.4mm x 4.8mm |
| Ряд регулировки платформы | X, Y: ±7.0mm, θ: ±2.0°. |
| Тип контрольной точки | Стандартный пункт материала формы (см. стандарт SMEMA), земля/отверстие |
| Система камеры | Отдельная камера, up/down отдельная отображая система зрения, геометрический соответствуя располагать |
| Рабочие параметры автоматической печатной машины зрения | |
| Точность повторения тарировки изображения | σ @6, Cp микронов ±12.5 (±0.0005») больше чем или равный до 2,0 |
| Печать повторимости | σ @6, Cp микронов ±25 (±0.001») больше чем или равный до 2,0 |
| время циркуляции | Чем 7.5s |
| Время изменения | Чем 5mins |
| Оборудование печатной машины Hetian Goode | |
| Требование к электической мощности | AC220V±10%, 50/60HZ, 15A |
| Обжатые требования к воздуха | 4~6Kg/cm2, трубка 10,0 диаметра |
| операционная система | Windows XP |
| физическое измерение | 1150mm x 1440mm x 1480mm |
| Вес машины | 1000Kg |
| Температура и отсек управления влажности (вариант) | |
| Температура окружающей среды | 23±3℃ |
| Относительная влажность | 45~70%RH4 |
Высококачественная печь TSM800 Reflow бренда CNSMT Китая
| Модель | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Спецификация машины | ||||||
| Размер: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Вес (KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Зона температуры | Верхняя часть 8.Bottom 8 length3070 | Верхняя часть 10.Bottom 10 length3890 | Верхняя 12.Bottom 12/длина 4650 | Верхняя 8.Bottom 8 длина 3070 | Топ-10. основывает 10 длин 3890 | Верхняя часть 12.Bottom 12/length4650 |
| Количество холодных зон | Tbp2. Дно 0 | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3. Нижний. / | Top4.BottomO/Top4.Bottom4 |
| TOP2. Дно 2 | Top3. Дн | Top4.Bottom4 | Top2. Дно 2 | 1bp3. Дн | ||
| Нагревая зона выпрямляя структуру плиты | Толстая алюминиевая плита | |||||
| Охлаждая метод | Воздушное охлаждение парника/холодное водяное охлаждение | |||||
| Система управления | ||||||
| Требование к электической мощности | 30 380V 50Hz | |||||
| Полная сила | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Запуск, нормальная работая сила | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Время разогрева | О 25Min | |||||
| Точность температуры | ±1°C | |||||
| Метод контроля температуры | Регулирование по замкнутому циклу PID + привод SSR | |||||
| Разница в температуры PCBLateral | °C ±1.5 | |||||
| Хранение параметра процесса | Автоматически сохраните различные деятельность и показатели сигнала тревоги + ручная операция для сохранения различных установок параметра процесса | |||||
| Анормалный сигнал тревоги | Недостаток отступления стандартной температуры, отступления скорости и кондиционирования воздуха, звук и светлый сигнал тревоги отказа источника питания основ | |||||
| С сигнала тревоги доски | Стандартная функция сигнала тревоги -доски | |||||
| Транспортная система | ||||||
| Структура рельса | Общее двухступенное | |||||
| Цепная структура | одиночная пряжка 35B с нервюрой и приколоть никел-покрытую цепь стали марганца | |||||
| Максимальная ширина плиты | 400mm (опционные 610mm) | 2-280mm (опционные 2-300mm) | ||||
| Ряд регулировки ширины рельса | 50-400mm (опционные 50-610mm) | 50-280mm (опционные 50-300mm) | ||||
| Направление транспорта | Lto r опционные r к l) | |||||
| Форма рельса фиксированная | Передний фиксированный, опционный зад фиксированный | Исправлены рельс но. 1 и рельс но. 4, опционный другие 2 рельса можно зафиксировать. | ||||
| Скорость транспорта | 400 〜 2000mm/min | |||||
| Высота плиты перехода | 900±15mm | |||||
| Система автоматической смазки | Завалка стандартной смазки автоматическая и ручная заполняя функция | |||||
| Система азота | ||||||
| Потребление азота | 20-25m3/ hr@300-1000ppm | 25-30m3/h r@300-10OOppm | ||||
