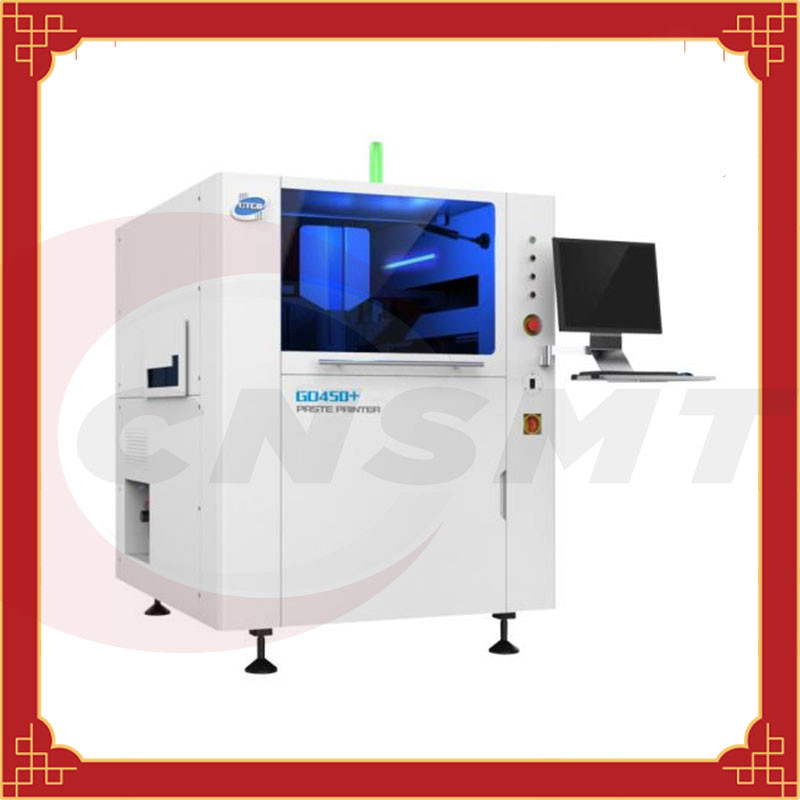

Full Automatic SMT Stencil Printer GD450+ HTGD For PCB Board

Полноавтоматический принтер GD450+ HTGD восковки SMT для доски PCB

  • Высокий свет

    Принтер восковки GD450 SMT

    ,

    Принтер восковки HTGD SMT

    ,

    Принтер восковки pcb HTGD

  • Название продукта
    Принтер восковки HTGD GD450
  • Модель продукта
    GD450+
  • Поставщик
    CNSMT
  • Материал
    нержавеющая сталь, пластмасса, стекло
  • Применение
    Для доски PCB печати
  • Максимальный размер pcb
    450mm x 320mm
  • Diamension
    1150mm x 1440mm x 1480mm
  • Вес
    1000kg
  • Толщина PCB
    0.4mm~6mm
  • Сила
    AC220V±10%, 50/60HZ, 15A
  • Место происхождения
    Китай
  • Фирменное наименование
    HTGD GD450 stencil printer
  • Сертификация
    CE- HTGD GD450 stencil printer
  • Номер модели
    Принтер восковки HTGD GD450
  • Количество мин заказа
    1
  • Цена
    500
  • Упаковывая детали
    Стандартное woodenbox
  • Время доставки
    3-4days
  • Условия оплаты
    L/C, D/A, D/P, T/T, западное соединение, MoneyGram
  • Поставка способности
    5perday

Полноавтоматический принтер GD450+ HTGD восковки SMT для доски PCB

Полноавтоматический принтер GD450+ HTGD восковки SMT для доски PCB



Автоматическая печатная машина GD450+, принтер восковки HTGD GD450, полноавтоматический



[Название продукта]: Автоматическая печатная машина GD450+
[Марка товара]: CNSMT
[Материал продукта]: нержавеющая сталь/пластмасса
[Характер продукции]:

Принтер восковки HTGD GD450, полноавтоматический


[Вес продукта]: 1000KG
[Размеры]: 150mm x 1440mm x 1480mm
[Применимые модели]: доска pcb печати

* большой размер доски (x x y) 450mm x 320mm
* небольшой размер доски (x x y) 50mm x 50mm
Толщина PCB 0.4mm~6mm
Коробоватость Максимальная диагональ 1% PCB
* большой вес доски 6Kg
Зазор края доски Сформированный до 3 mm
* большой нижний зазор 16mm
Скорость передачи 1500mm/sec (Макс)
Высота передачи от земли 900±40mm
Направление следа транспортера Левый, праволевый, лев-левый, прав-правый
метод передачи рельс перехода Одн-раздела (вариант: рельс 3-раздела)
PCB зажимая метод Сплющена верхняя параллельная строка 4-стороны отжимая механизм доски, программное обеспечение может отрегулировать эластичное давление стороны, нижний многопунктовый частично вакуум или затягиван весь вакуум полости всасывания, край запирая субстрат (вариант)
Метод поддержки доски Магнитное кольцо, блок контура, особенное приспособление workpiece, решетка-Lok (вариант)
Параметры печатания печатной машины SMT автоматические
Голова печати 2 независимых непосредственн-соединенных привода мотора, пневматическ-электрическая голова привода (вариант), голова печатания короткозамкнутого витка (вариант)
Размер рамки шаблона 420mm x 500mm~737 mm x 737 mm
зона печатания *Large (x x y) 450mm x 320mm
Тип шабера Стальной скребок/резиновый скребок (угол 45°/55°/60° согласно выбору процесса печати соответствуя)
Длина шабера 220mm~500mm
Высота шабера 65±1mm
Толщина лопасти покрытие углерода 0.25mm похожее на Диамант
Режим печатания Одиночное или двойное печатание скребка
Длина Demoulding 0,02 mm к 12 mm
Скорость печатания 6 mm/sec к 200 mm/sec
Печать давления 0.5kg к 10Kg
Печать распорядка ±200 mm (от центра)
Параметры изображения печатной машины SMT автоматические
Область видимости изображения (FOV) 6.4mm x 4.8mm
Ряд регулировки платформы X, Y: ±7.0mm, θ: ±2.0°.
Тип контрольной точки Стандартный пункт материала формы (см. стандарт SMEMA), земля/отверстие
Система камеры Отдельная камера, up/down отдельная отображая система зрения, геометрический соответствуя располагать
Автоматические рабочие параметры печатной машины
Точность повторения тарировки изображения σ @6, Cp микронов ±12.5 (±0.0005») больше чем или равный до 2,0
Печать повторимости σ @6, Cp микронов ±25 (±0.001») больше чем или равный до 2,0
время циркуляции Чем 7.5s
Время изменения Чем 5mins
Печатная машина SMT автоматическая
Требование к электической мощности AC220V±10%, 50/60HZ, 15A
Обжатые требования к воздуха 4~6Kg/cm2, трубка 10,0 диаметра
операционная система Windows XP
физическое измерение 1150mm x 1440mm x 1480mm
Вес машины 1000Kg



1. Точность автоматической печатной машины затира припоя GD450+
Модель вычисления HTGD численная обеспечивает что машина достигает точного выравнивания и легко достигает печатания 01005


2. Печатной машины затира припоя HTGD платформа автоматической *adjusting


Оптимизированный дизайн модульной структуры привода эффектно улучшает стабильность регулировки платформы, и осуществляет самую точную передачу под регулировкой микро-движения, так, что машина встретит самое требовательное печатание.



Структура проста и надежна, и регулировка удобна. Она может осуществить регулировку высоты pin* PIN доск PCB различных толщин.


3. Изображение и светлая система пути автоматического принтера затира припоя
Новая оптически система пути--равномерный свет кольца и свет высоко-яркости коаксиальный, соединенный с функцией регулировать яркость без *, так, что все типы пунктов Марк можно хорошо узнать (включая неровные пункты Марк), которое соответствующее для покрывать залуживанное олово, мед-покрытый, позолоченный, FPC и другие типы PCBs с другими цветами. Четырехпроводной источник света регулируем, telecentric объектив, стальная сетка и доска PCB загорена в то же время.


4. Тип приспособительный скребок полностью автоматической печатной машины затира припоя programmable плавая который может сбалансировать свой собственный вес
*Vertical и прям-соединенное управление шагая мотора, встроенное ** система управления давления, может точно не определить первоначальное значение давления скребка, никакую потребность учесть тип, длину, вес или толщину лезвия скребка.



Programmable достигнуть гибкого процесса печати; Он конструирован для различных требований к давления спереди и сзади скребка и стабильность подниматься для предотвращения утечки затира припоя и лезвия имеет некоторый гибкий зажимая дизайн.



Давление скребка, поднимаясь скорости, скорости печати, и ряд печати все программное обеспечение регулируемое, и его для клиента обеспечивает разнообразие demolding методы для того чтобы приспособиться к различным доскам PCB с различными требованиями к олова, обеспечивая клиентов с хорошей платформой управлением печати.


5. Система позиционирования PCB печатной машины HTGD


Привод плоского ремня, эффектно увеличить емкость ведущего бруса, скорость перехода, привод stepper мотора, programmable достигнуть различных скоростей перехода и действий, ведущих брусьев нового понятия, безшовной передачи для обеспечения надежности перехода PCB, * механизм platen четырехзвенного шатуна, бортовой эластичный зажимая механизм. Programmable регулировка давления, многопунктовый частично вакуум на дне, магнитная игла, блок контура, * оборудуя приспособление (Решетк-замок/вариант), и H в форме общая всасывающая камера вакуума на дне (варианте).


6. Система автоматической печатной машины затира припоя очищая


Автоматическую и эффективную структуру чистки разъединения, высокомощный вентилятор и вакуум Venturi генератор к вакууму, система впрыски плунжера и programmable ручка мазка для приложения очищая методов жидкости, сухих, влажных, и вакуума 3 очищая, и можно свободно выбрать и совмещенный, потребитель может установить очищая цикл, время и скорость согласно фактическим потребностям.



Длина обтирая бумаги всеобщая, легкая для того чтобы демонтировать и сохранить ресурсы; увеличенная решетка вакуума делает полную пользу эффективности вентилятора, которая * благоприятной к очищать


7. Автоматическая электронная система управления для печатания затира припоя


Само-разработанная модульная интегральная схемаа использована, которая безопасна и легка для поддержания; систему управления индустрии самую предварительную промышленную можно использовать для того чтобы доработать параметры машины во время движения и поистине осуществить функцию перерыва.


8. Сильно способная к адаптации стальная рамка сетки зажимая систему


Как раз впишите положение пункта МАРК стальной сетки автоматически, который нужно расположить, которая удобна для потребителей гибкой для замены стальной сетки различных размеров. Она может поддержать самый небольшой размер стальной сетки, 420×500mm, самого небольшого размера 737×737mm, и толщины 20~40mm.


9. Простой и легкий в использовании графический китаец/английский интерфейс деятельности
