Машина принтера затира принтера 60HZ 3KW восковки GKG G5 полностью автоматическая SMT

Машина принтера затира принтера 60HZ 3KW восковки GKG G5 полностью автоматическая SMT

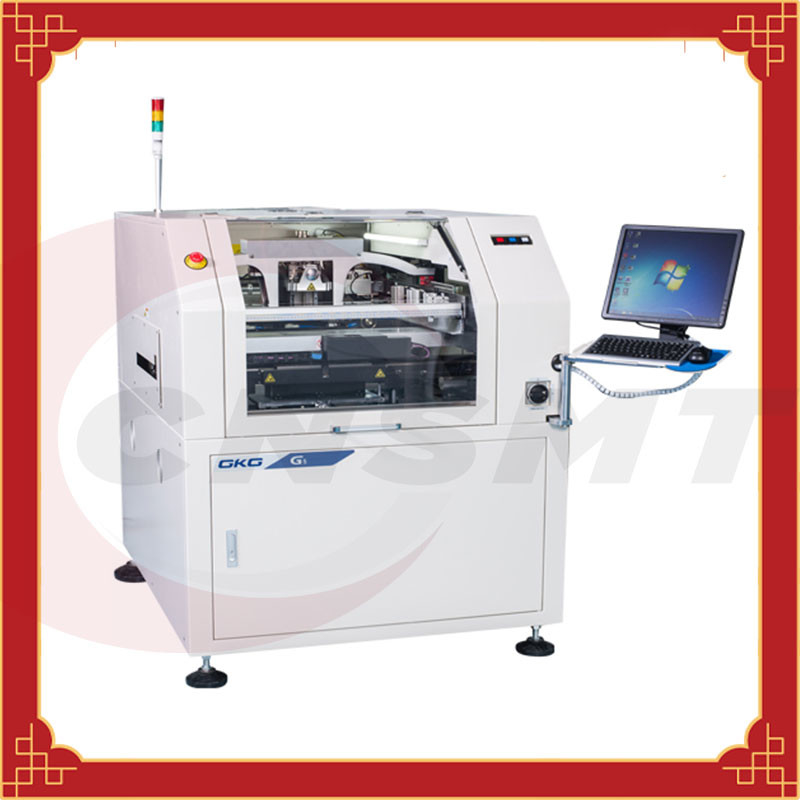

GKG G5, принтер GKG полностью автоматический

Характеристики продукта печатной машины затира припоя GKG G5 автоматической:

1. GKG предназначило ручную регулировку поднимая платформу домкратом

Простая структура, низкая цена, и удобная ручная регулировка, которая может быстро отрегулировать поднимаясь высоту игл PIN доск PCB различных толщин

2. Изображение и светлая система пути

Новый оптически свет кольца и высоко-яркости систем-формы пути коаксиальный, соединенный с функцией яркости которую можно отрегулировать steplessly, делает все типы Марк пункты можно хорошо определить (включая неровные пункты МАРК), соответствующий для покрывать залуживанное олово, мед-покрытый, позолоченный, FPC и другие типы PCBs с другими цветами

3. Система шабера

Сползающ тип систему рельса шабера для того чтобы улучшить стабильность деятельности и увеличить срок службы

4. Очищая система

Новый Н тип обтирать ленту обеспечивает полный контакт со стальной сеткой, и увеличенная всасывающая сила вакуума обеспечивает что исключен остаточный затир припоя в сетке, и эффективная автоматическая очищая функция поистине осуществлена; сухие и влажные режимы вакуума 3 очищая, программное обеспечение могут быть установленными по желанию очищая режимом и длиной очищая бумаги

5. Структура стабилизированной стальной сетки фиксированная

6. Полная 2D система контроля

Спецификации принтера G5 затира припоя GKG автоматические:

Модель прибора: G5

Размер рамки экрана: 420×520mm~737×737mm

Большой размер PCB: 400×310mm

Небольшой размер PCB: 50×50mm

Толщина PCB: 0.4-6mm

Коробоватость PCB: Диагональ 1% Max.PCB

Высота передачи: 900±40mm

Направление передачи: Левое праволевое Прав-правое Лев-левое

Скорость перехода: 1500mm/s (МАКС), управление программы

Транспортировать метод: след перехода одн-этапа

Располагать PCB и метод поддержки: верхняя часть магнитной иглы/автоматически регулируемый поднимая домкратом метод платформы плотный зажимая: уникальная верхняя сплющивая верхняя плита, бортовая струбцина

Голова печати: 2 независимых мотора управляют головой печати

Давление шабера: 0-10kg (управление программы)

Метод чистки: увеличенная адсорбция вакуума, 3 режима сухого, влажного и вакуума

Область видимости: 10.24×6.4mm

X, y, регулировка θ: X, Y: ±8mm, θ: ±2° (инкремент 0.5micro)

Система зрения: обработка программного обеспечения/вверх и вниз одновременной отображая оптически цифровой фотокамеры пути system/1394/геометрического соответствуя располагать

Повторите располагать точность: ±0.01mm

Печать точности: ±0.025mm

Цикл печатания: ≤8.5S

Изменяя время: 3mins для старой программы, настроило 5mins для новой программы.

Основной источник подачи воздуха: 4-6kg/cm2

Поставка главной власти: AC: 220±10%, 50/60HZ 3KW

Метод контроля: Управление ПК

Операционная система: Windows XP

Размеры машины: 1210×1530×1510mm (тело машины)

Полная емкость машины: 1000kg

1. Цель. _
Как следует приведитесь в действие полностью автоматическую печатную машину e для обеспечения нормального функционирования машины, таким образом обеспечивая продукт.
Применимый объем 2
Изготовляя мастерская SMT продукции отдела
объяснение 3 существительных
Принтер затира припоя: Современные принтеры затира припоя вообще составлены доск, добавляющ затир припоя, выбивать, и перенося монтажные платы. Свой принцип работы является следующим: первая починка монтажная плата, который нужно напечатать на таблице печати располагая, и после этого затир припоя или красный клей напечатаны на соответствуя пусковой площадке через восковку спереди и сзади шаберами принтера, и напечатанный PCB передан через входной сигнал машине размещения для автоматического размещения.
4 ответственности
инженер оборудования 4.1-The ответственен за обслуживание и периодическое обслуживание печатного станка.
4,2 техник оборудования ответственен за продукцию и изменение программы печатного станка.
4,3 оператор ответственен за эксплуатацию и техническое обслуживание печатного станка.
4,4 инспектор продукции ответственен за наблюдать исполнение.
5 регулировок управления
5,1 проверка перед началом
5.1.1 подтвердите что возникновение машины чисто, и подтвердите ли любые твердые частицы внутри оборудования, особенно внутри рабочий диапазон следа движения.
5.1.2 подтвердите что температура рабочей Среды между 23±5℃: Влажность <80> 5.1.3 убеждается что работая воздушное давление оборудования между 0,4 и 0,6 мамами.
5.1.4 подтвердите что электропитание оборудования и связанные прошивочные провода нормальны.
5,2 ботинок
5.2.1 поверните дальше силу прибора. Вычисляйте 1. силы прибора
5.2.2 после прибора поворачивает дальше, впишите переустановленный интерфейс, [возврат начала]; ожидание для возврата, который нужно завершить. Вычисляйте диаграмму 3. интерфейс интерфейса возврата 2. приборов завершения возврата прибора
5,3 вызывать программу продукции
5.3.1 выберите власть программы согласно подсказкам системы, оператору не нужно вписать пароль, и потребность остатков вписать соответствуя пароль для того чтобы получить власть. Возвращение заканчиванный.
Диаграмма 4. интерфейс выбора разрешения
5.3.2 в главном варианте интерфейса [открытого проекта], выберите соответствуя программу продукции
5.3.3 после того как выбор будет выполнен, он автоматически возвратит в основной интерфейс, и программа была раскрыта в это время. [Ввод данных]; Подтвердите параметры печати продукта, который нужно произвести.
5,4 установите стальную сетку
5.4.1 после подтверждать данные по шага, следующий шаг войти страницу, и принтер пробуждает для того чтобы отрегулировать ширину следа. Перед регулировать ширину, подтвердите ли верхние плита/кольцо на платформе, примите ее вне если там, и заново установить его после регулировки ширины завершает. Верхняя плита должна быть установлена как близко к следу как возможный, между 1-2LCM от следа но не в контакте со следом, для предотвращения следа от быть несенным и деформированным. Если вам нужно установить кольцо, то вы должны избежать нижних компонентов для предотвращения столкновений. [Вариант автоматический располагать], в это время принтер двинет объектив ccD и установит дефлектор входа.
5.4.2 питание FCB от выхода печатной машины. Печатный станок завершит автоматический располагать. В это время, PCB должен быть около 0.5mm более высоким чем след.
5.4.3 согласно типу машины, который нужно произвести, выберите стальную сетку с соответствуя номером «как ECLG4A-V05). После этого отборный [Z-ось вверх], положите восковку в плиту поддержки рамки и зажмите ее. Отрегулируйте положение пусковой площадки b и отверстия восковки. Направление y может быть настроено прибором. Направление x настроено вручную. После того как завершена регулировка [фиксированный клапан рамки экрана] и подтвердите что стальная сетка была зажата. [ОК], выполните стальную установку сетки.
Диаграмма 12. Стальная установка сетки
5,5 специально установленный шабер, добавляя затир припоя
5.5.1 место 2 шабера на месте шабера и запереть их плотно. Трясите шабер нежно с вашей рукой для того чтобы подтвердить влияние установки.
5.5.2 [печать от заднего] кнопка вверху основной интерфейс двигает скребок назад, и добавляет таянный затир припоя к восковке. Ширина затира припоя должна быть немножко больше чем ширина отверстия восковки и более небольшая чем ширина скребка. Печать отсытствий происходит. [Печать от фронта] кнопка вверху основной интерфейс, двигает шабер к фронту звука олова.
5,6 печать осмотра влияния
кнопка 5.6.1 [начала] на правильной стороне основного интерфейса, следовать подсказками для того чтобы перенести PCB на следе и re-впрыснуть новый FCB, прибор автоматически выровняет восковку согласно предыдущему установленному значению, и подсказку для прибора настраивая перед печатанием. 5.6.2 прибор настраивая метод что платформа Z-оси управляет FCE для того чтобы выполнить четырехпроводной настраивать. FCB движения в левом и вверх направлении [+], праве и направлении спуска [-.
5.6.3 [подтвердите] после отлаживать, оборудование напечатают автоматически. Вручную проверите печатая влияние после того как печатание завершено. Если оно квалифицирован, то интерфейс будет настроен перед следующим печатанием, и он войдет автоматический режим печати. Если он неправомочный, то настройте повторит до тех пор пока он не квалифицирован.
