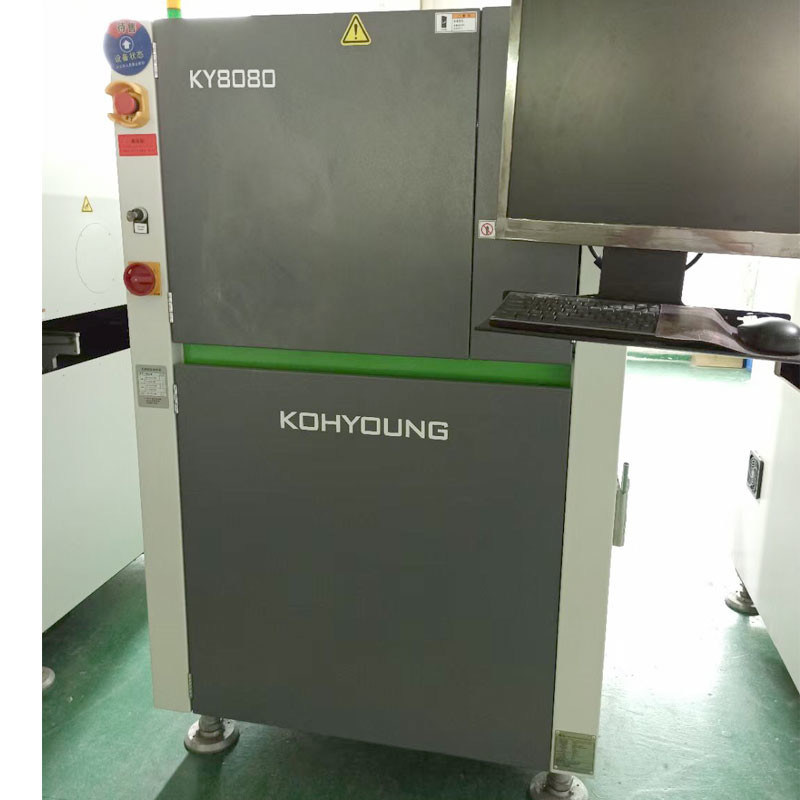

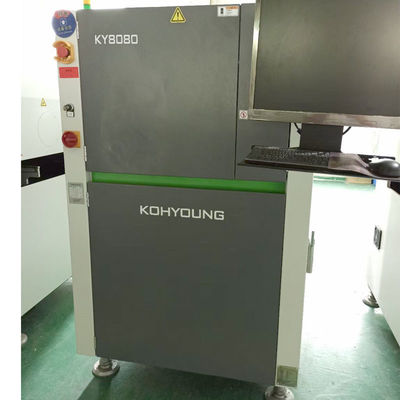

Оборудование осмотра затира припоя PCB машины осмотра KY8080 онлайн SMT
KY8080 онлайн SPI, высококачественная машина осмотра затира припоя PCB
3 раза быстрый
Код штриховой маркировки который может узнать множественные головоломки
Код штриховой маркировки который может узнать множественные головоломки
Оптимизация производственного процесса до 3D соединение SPI + 3D AOI
Со способностью автоматически компенсировать когда доска PCB будет согнута
Точно измерение зона напечатанного затира припоя и высчитать том затира припоя
Gao Yong использует двойные источники света совершенно для того чтобы разрешить проблему тени
Любую программу можно редактировать не позднее 10 минут
Уникальная технология SPI используя технологию 2D+3D
| Необходимые детали осмотра для 3D SPI | |||||
| Требуйте | Решение | ||||
| Разрешите проблему тени | Технология статьи Moore для того чтобы исключить тени & двухнаправленную систему света освещения | ||||
| Компенсация в реальном времени гнуть плиты (схема 2D+3D) | • Компенсация доски гнуть (пусковая площадка Referenceing+Z-Tracking) | ||||
| Легкий для того чтобы работать | • GUI возобновлением, изображение цвета 3D | ||||
| Обнаружение инородного тела | • функция обнаружения инородного тела 3D (опционная) | ||||
| Детали теста | Детали теста | • Том, зона, регулировка, смещение, наводя, форма, coplanarity | |||
| Плохой тип | • Отсутствующее печатание, больше олова, меньше олова, даже олово, плохая форма, смещение, coplanarity | ||||
| Проведение обнаружения | Разрешение камеры | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (дюйм 1.18×1.18) | 40×40mm (дюйм 1.57×1.57) | 50×50mm (дюйм 1.97×1.97) | ||
| Полная скорость осмотра 3D | ² /s 22.5-56.1cm (скорость осмотра меняет с условиями PCB и осмотра). | ||||
| Минимальный тангаж затира припоя | 100μm (3,94 mils) | 150μm (5,91 mils) | 200μm (7,87 mils) | ||
| камера | • камера 4 megapixel | ||||
| освещение | • СИД IR-RGB (вариант) | ||||
| Разрешение оси z | 0.37μm | ||||
| Высокая точность (модуль коррекции) | -1μm | ||||
| возможность 01005 обнаружений | <10% на 6 Ó | ||||
| Датчик R&R (допуск ±50%) | |||||
| Максимальный размер обнаружения | 10×10mm | ||||
| Максимальная высота обнаружения | • 400μm (вариант 2mm) | 0.39×0.39inch | |||
| Минимальный тангаж земли | • 100μm (высота затира припоя 150μm) | 15.75mils (选项 78,74 mils) | |||
| Соответствие к различным субстратам цвета | • Консервная банка | 3,94 mils (锡膏高度 5.91mils) | |||
| Корреспонденция субстрата | Регулировка ширины следа | • автоматический | |||
| Метод отладки следа | • Исправленный передний рельс/фиксированный задний рельс (зафиксированный на пересылке) | ||||
| программное обеспечение | Поддержанный формат входного сигнала | • Данные по Gerber (274X, 274D), ODB++ (вариант) | |||
| Программируя программное обеспечение | • ePM-SPI | ||||
| Статистически инструменты управления | Положительная величина SPC: | ||||
| Гистограмма, X-bar&R-диаграмма, X-bar&S-диаграмма, Cp&Cpk, %Gage R&R | |||||
| Дисплей в реальном времени SPC&Multiple | |||||
| Сигнал тревоги SPC | |||||
| Системы дистанционного контроля KSMART | |||||
| Удобство деятельности | • Произведите библиотеку согласно компонентному размеру для того чтобы установить условия осмотра | ||||
| KYCal: Автоматически откалибрируйте камеру/освещение/высоту | |||||
| операционная система | • Бит 64 Windows 7 окончательный | ||||
| Расширение | •Сподручный читатель штрихкода 1D&2D | •Цель тарировки Standrad | |||
| Решения | |||||
Характеристики продукта
осмотр затира припоя 3D (двойное освещение)
Высокоскоростное и эффективное оптимизирование 3D SPI производственной линии
Используйте освещение двойн-канала для того чтобы разрешить проблему тени
Для обеспечения быстрого процесса печати случаев, оно по существу оборудовано с легким UI и SPC плюс программы
M, l, модели XL и двойные системы майны доступны.
